Описание

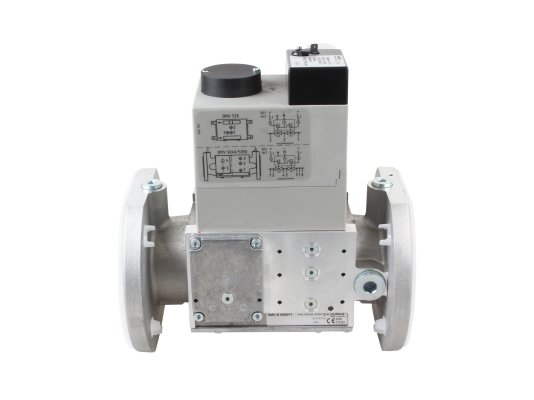

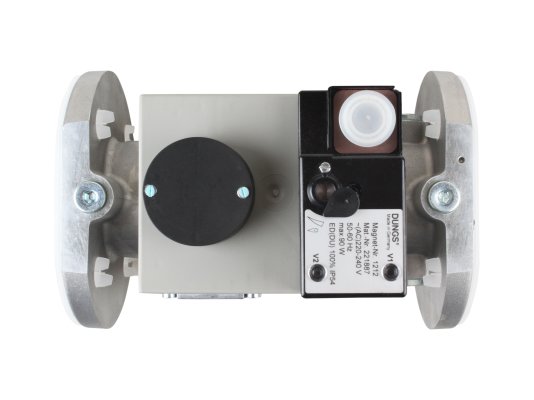

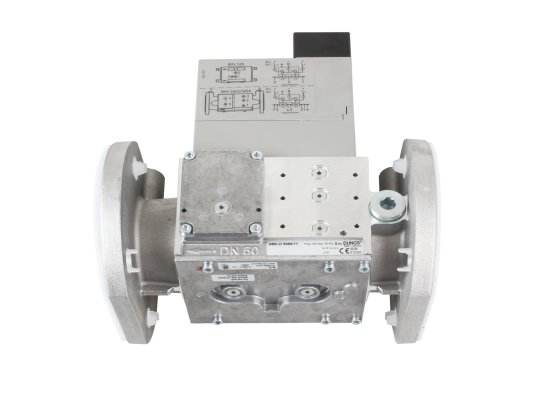

Двойной электромагнитный клапан Dungs DMV-D 5050/11 24-28 V, арт: 226066 представляет собой компактную газовую арматуру для промышленных систем сжигания газа с давлением до 500 мбар и расходом до 110 м 3/ч. Герметично и быстро перекрывает поток, исключает утечки и риски аварий. Используется для автоматизированного управления подачей газа, безопасной и эффективный работы горелки. Адаптирован для подключения дополнительных устройств производства компании Dungs.
Состав сдвоенного клапана Dungs DMV-D
Газовые электромагнитные клапаны Dungs DMV-D состоят из двух нормально-закрытых автоматических клапанов класса А гр. 2 по EN 161. Дополнительно можно установить на корпус реле минимального, максимального давления, блок контроля герметичности, другие клапаны и устройства фирмы Dungs, используемые для управления подачей газа и обеспечения безопасной эксплуатации топочной установки.
Основные параметры и особенности клапана Dungs DMV-D:
- высокая пропускная способность, максимальный расход 110 м 3/ч;
- ручная регулировка главного потока;
- применение для сухих газов семейства 1-3, нейтральных газов (H2S 0,1%);
- быстродействие, закрытие и открытие в течение 1 сек.;
- для систем сжигания газа промышленного назначения с давлением до 0,5 бар;
- герметичный, надёжный монтаж на фланцы DN 50;
- электрозащита катушки и контактов от пыли и влаги по стандарту IP 54;
- места с двух сторон корпуса для измерения давления и установки доп. устройств;
- винтовое (у первого клапана) и простое седло (у второго клапана);
- монтаж в вертикальный и горизонтальный трубопровод;
- контроль закрытого положения при подключении сигнального контакта;
- конструкция небольшой габаритов, экономия места в газовой рампе;
- эксплуатация при температурах окружающей среды: -15.+60 °C;
- электроподключение с помощью штекерного разъема по EN 175301-803.
Конструкция Dungs DMV-D
Двойные электромагнитные клапаны Dungs DMV-D оснащены высокопрочным литым корпусом из алюминия, на входе в который установлена сетка из коррозионностойкой стали. Фильтр удерживает частицы грязи размером от 1 мм. Монтаж основного газового фильтра обязателен. Комплектующие клапана выполнен из коррозиестойкой стали. Цветные металлы не использованы. Уплотнения из углеводородостойкого NBR-каучука позволяют эксплуатировать газовую арматуру при минусовых температурах (до -15 °C).
