Описание

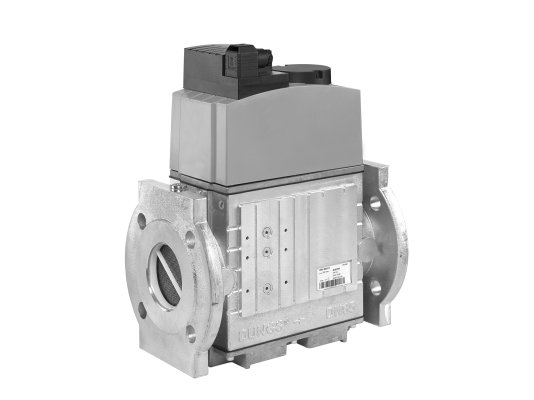

Двойной электромагнитный клапан Dungs DMV-D 5065/11 eco 110 V, уплотнение из NBR, арт: 256299 служит для безопасного ограничения подачи, закрытия и открытия потока газа при работе крупной промышленной горелки. Хорошо подходит для систем с давлением до 500 мбар. Подготовлен для установки системных комплектующих и дополнительных устройств производства компании DUNGS, позволяющих решать задачи автоматизации управления горелкой.
Особенности серии DMV-D eco:
- запорная арматура комбинированного типа, с двумя нормально-закрытыми одноступенчатыми электромагнитными клапанами в компактном корпусе, замкнутыми в обесточенный контур;
- оба автоматических клапана класса А, гр.2 по EN 161, первый с винтовым седлом, второй – с простым седлом;
- энергоэффективная катушка управления с низкой потребляемой мощностью;
- быстрое открытие и быстрое закрытие первого и второго клапанов (в течение 1 сек);
- ручная настройка ограничения подачи газа с помощью регулировки главного потока на первом клапане;
- возможность установки сигнального контакта для отслеживания закрытого положения клапана;
- модульная конструкция для подключения дополнительных устройств (клапанов, реле, блока проверки герметичности).
Рабочая среда и область применения
Двойные электромагнитные клапаны Dungs DMV-D подходят для работы с сухими газами с содержанием H2S до 0,1 %, включая: газы семейства 1-3, неагрессивные газообразные среды. Газовая арматура Dungs встраивается в крупное газопотребляющее оборудование: горелки, котлы отопления, газопоршневые агрегаты. Служит для перевооружения котельных.
Исполнение Dungs DMV-D
Корпус отлит под давлением из алюминия. Устойчив к коррозии, механическим и температурным воздействиям, газообразной среде. Комплектующие, непосредственно контактирующие с газом, произведены из нержавейки, не содержат цветных металлов. Уплотнитель из NBR-каучука пригоден для работы с газами согласно G260/l и не разрушается при низкотемпературной эксплуатации.
На входе газа установлен стальной фильтр с мелкой сеткой (размер отверстий – 1 мм). Для максимальной защиты газопровода требуется монтаж основного газового фильтра.
Катушка управления и контакты надежно защищены от воздействия пыли, влаги с учетом стандарта IP 54. Для электроподключения используется штекерный разъем по EN 175301-803.
Монтажное положение
Двойной газовый клапан размещается вертикально или горизонтально. С двух сторон фиксируется на фланцы DN 65, что гарантирует герметичное, надёжное соединение.
