Описание

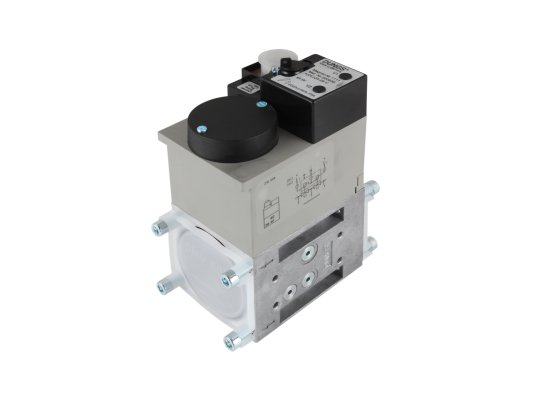

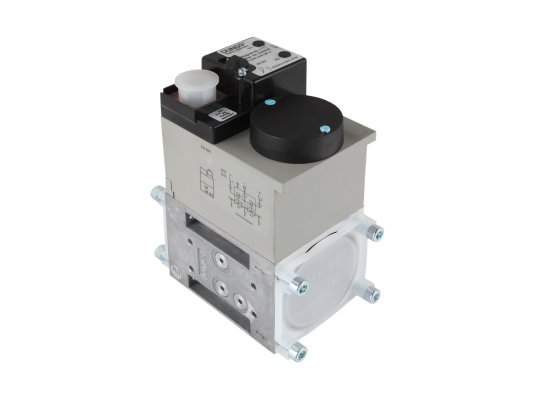

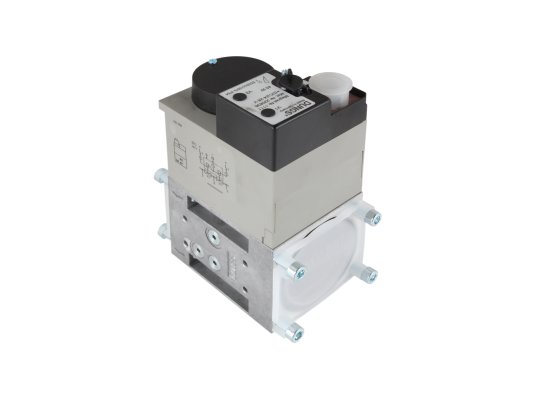

Двойной электромагнитный клапан Dungs DMV-D 507/11 24-28 В, арт. 222875, уплотнение из NBR является автоматическим запорным устройством с быстрым срабатыванием и высокой пропускной способностью. Используется в промышленных системах сжигания газа для управления газовыми потоками. Подходит на замену двух газовых клапанов одинарной конструкции. Легко совмещается с другими устройствами газовой автоматики фирмы Dungs, что позволяет решать различные задачи по автоматизации работы горелки и обеспечения безопасности.
Особенности двойных э/м клапанов серии DMV-D:
- запорное устройство с двумя быстродействующими одноступенчатыми клапанами, замкнутыми в обесточенный контур (открытие и закрытие в течение 1 сек);
- малогабаритный размеры корпуса, модульная конструкция для установки дополнительных клапанов/ реле;
- регулируемый дроссель главного потока газа;
- э/м клапаны нормально-закрытого типа, соответствие классу А, гр.2 по EN 161;
- индикация положения «закрыто» при установке концевого контакта.
Рабочая среда и сфера применения
Двойные электромагнитные клапаны Dungs DMV-D используются для газов семейства 1-3, неагрессивных сухих газов, содержащих H2S 0,1%. Отвечают за безопасное отсечение, открытие потока, ограничение подачи газа на горелку. Применяются для сборки промышленных установок, перевооружения котлов отопления, замены двух одинарных газовых клапанов.
Конструкция клапана
Газовый сдвоенный клапан Dungs DMV-D характеризуется компактными габаритами. Корпус отлит из алюминия. Автоматика защищена от механических воздействий, попадания пыли и влаги (класс электрозащиты IP 54). Конструктивные элементы сделан из коррозионностойкой стали, не содержат цветных металлов.
На входе в клапан размещено сито из коррозионностойкой стали, не пропускающее частицы грязи размером более 1 мм. Полностью защитить газовую линию и приборы автоматики от повреждений грубыми частицами способен основной газовый фильтр, установка которого обязательна.
Двойной клапан Dungs DMV-D оснащен уплотнениями из бутадиен-нитрильного каучука, которые рассчитаны на работу в условиях отрицательных температур. Допустимый диапазон: -15.+60 °C.
Монтаж клапана Dungs DMV-D

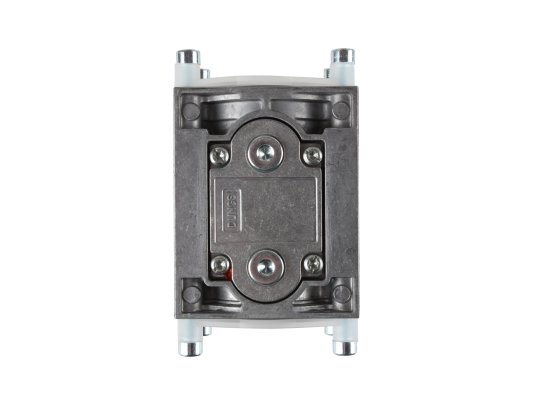

Газовый клапан Dungs DMV-D может устанавливаться в систему с вертикальным и горизонтальным расположением магнита. Для интеграции запорной арматуры используются резьбовые фланцы. Параметры отверстий на входе и выходе: Rp 3/4 .
