Описание

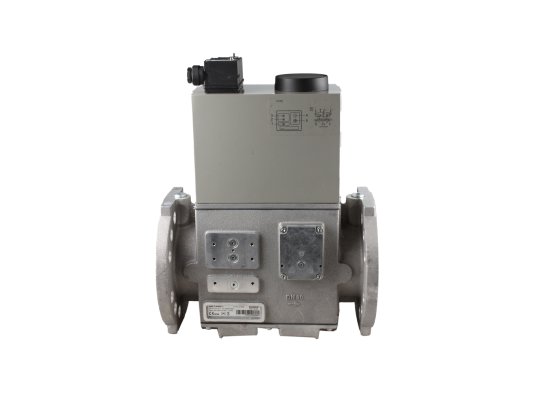

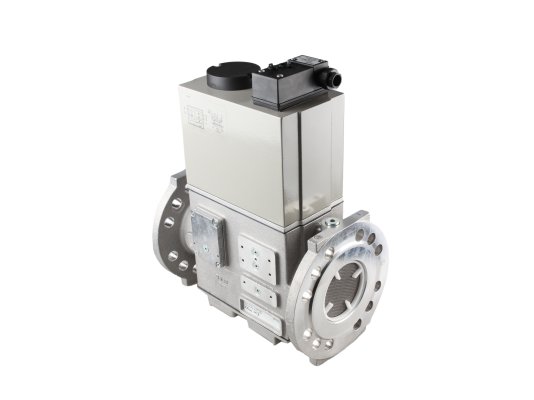

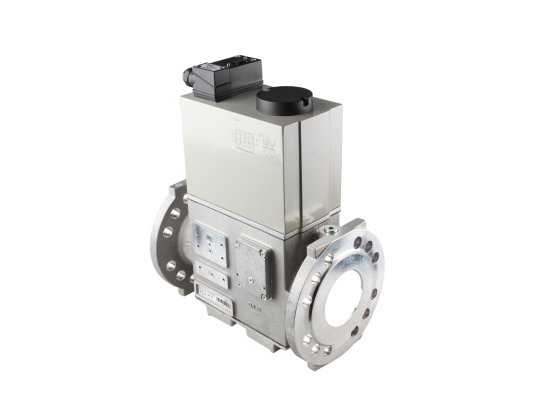

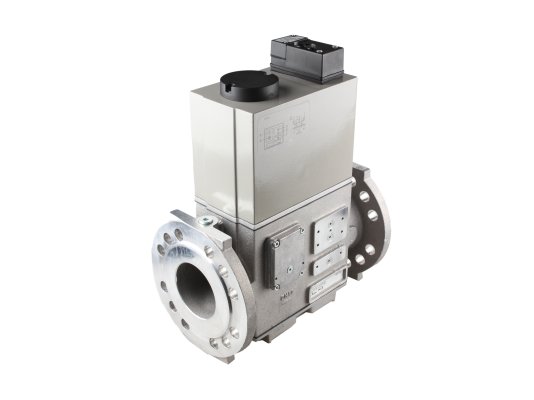

Двойной электромагнитный клапан Dungs DMV-D 5080/11 24-28 V эксплуатируется в системах автоматизации подачи газа на промышленную газовую горелку для эффективного и безопасного управления потоком. Представляет собой быстродействующую запорную арматуру с высокой пропускной способностью и модульной конструкцией для установки системных комплектующих и дополнительных приборов производства DUNGS. Может использоваться для газовых установок с давлением до 500 мбар.
Рабочая среда
Газовые электромагнитные клапаны Dungs DMV-D применяются для сухих газов, содержащих H2S не более 0,1 %: газов семейства 1-3, нейтральной газообразной среды. В комбинации с другими устройствами автоматического регулирования подачи газа от компании DUNGS, позволяют решать всевозможные задачи, связанные с управлением потоками.
Рабочие параметры и особенности клапана Dungs DMV-D:

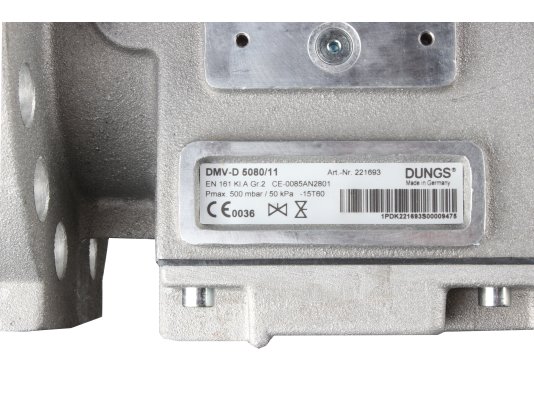

- два электромагнитных нормально-закрытых клапана одноступенчатого действия класса А гр. 2 по EN 161 в компактном корпусе, замкнутые в обесточенный контур;
- оба клапана быстродействующие, время закрытия и открытия 1 сек., сепаратное открытие;
- первый клапан с винтовым седлом, второй – с простым седлом;
- высокая пропускная способность;
- возможность ручной регулировки ограничения подачи газа с помощью настройки основного потока на первом клапане;
- использование в промышленных системах сжигания газа с давлением до 0,5 бар;

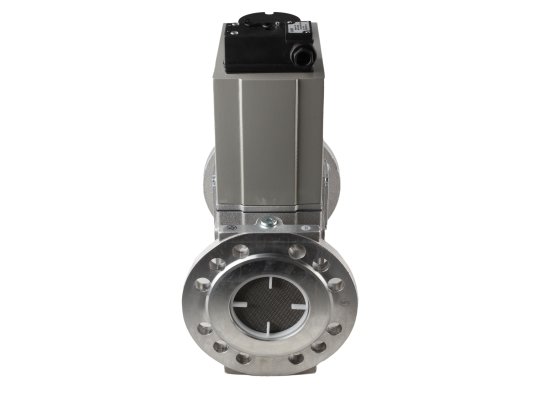

- металлический сетчатый фильтр на входе в клапан для очистки от любых загрязнений размером более 1 мм;
- положение магнита при установке вертикально или горизонтально;
- герметичное соединение с помощью фланцев DN 80;
- возможность установки концевого выключателя для отслеживания закрытого положения;
- незначительные габариты и вес, сокращение размеров газовой рампы;
- защита электромагнитной катушки и компонентов от пыли/ влаги по стандарту IP 54;
- электроподключение с помощью штекерного разъема по EN 175301-803.
Исполнение клапана

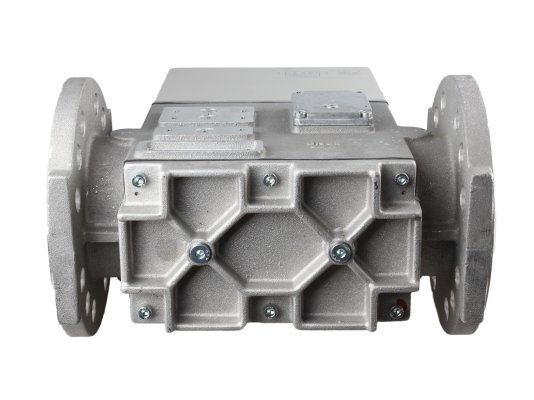

Комбинированный э/м клапан собран в корпусе из литого алюминия, с многочисленными точками для контроля давления и подключения доп. устройств. Основные элементы клапана, контактирующие с газом, произведён из коррозионностойкой стали, не содержат цветных металлов. В качестве уплотнений сёдел использован NBR-каучук, устойчивый к составу газов, износу и низкотемпературной эксплуатации, за счет чего клапан может использоваться при внешних температурах -15.+60 °C. Входящий поток проходит через сетчатый фильтр из нержавейки, очищаясь от посторонних примесей и грязи размером от 1 мм. Для защиты всего газопровода следует установить основной газовый фильтр.
Обратите внимание! Двойные электромагнитные клапаны Dungs DMV-D поставляются без фланцев, штекерных разъемов. Все необходимые комплектующие можно заказать отдельно.
