Описание

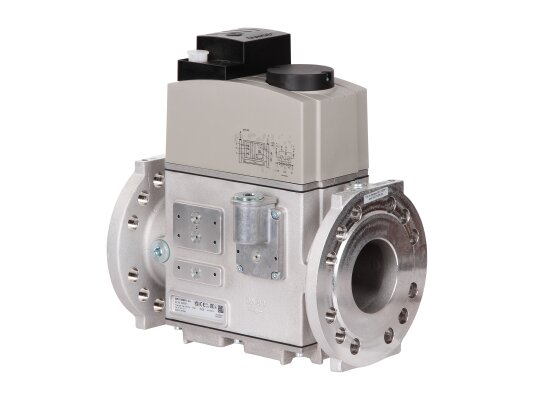

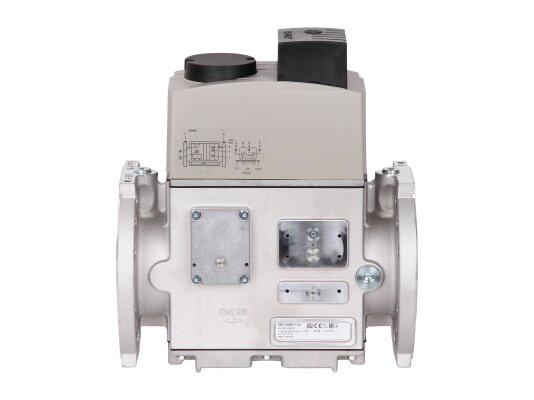

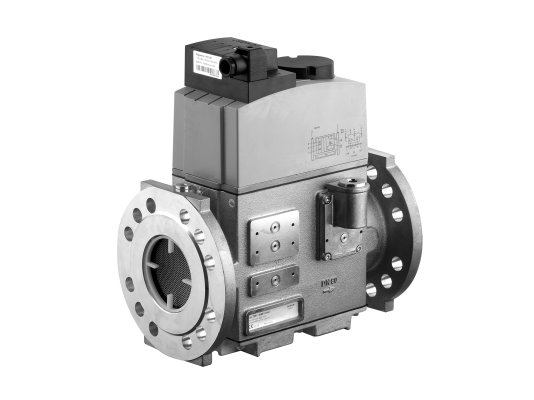

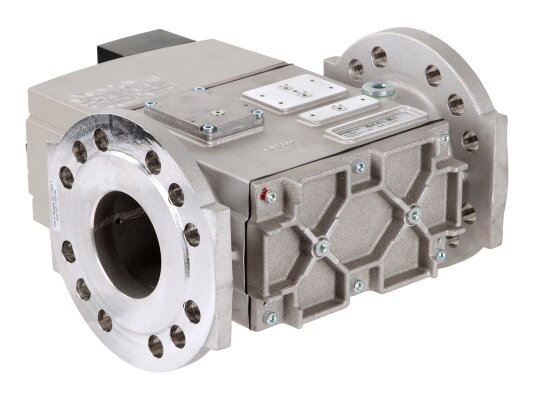

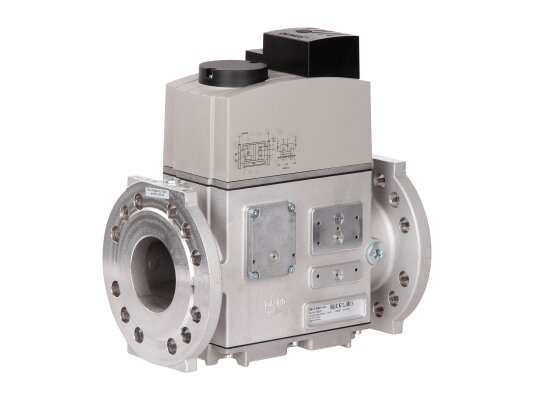

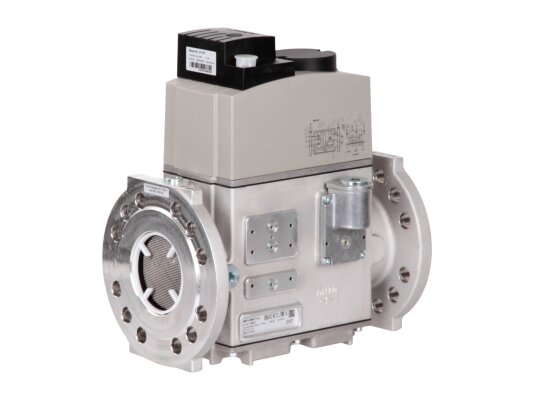

Двойной электромагнитный клапан Dungs DMV-D 5080/11 eco: Быстро открывающийся, быстро закрывающийся Настройка основного расхода Энергосберегающая катушка, низкая потребляемая мощность Установка концевого контакта возможна на оси клапана V1 и V2 Макс. избыточное давление газа 500 мбар Уплотнение клапана из NBR Фланцевое соединение DN 80 Электрическое подключение через кабельную розетку

Двойной электромагнитный клапан Dungs DMV-D 5080/11 eco снабжен энергоэффективной катушкой, снижающей потребление электрической энергии. Применяется при автоматизации управления подачей газа как элемент запорной арматуры. Популярным местом использования являются крупные газовые горелки и газопоршневые агрегаты.

Характеристики

• Предельно допустимое давление: 500 мбар.
• Класс «А», 2-ая группа согласно EN 161.
• Газ: 1-3 семейства/ нейтральные среды.
• Температурные ограничения: от -15 до +60 °C.
• Соединение – фланцевое DN 80.
• Расход при перепаде 10 мбар: 260 м 3/час.
• Электроподключение: 110-230 Вольт.

Предлагаемые версии

Конструкция и комплектация

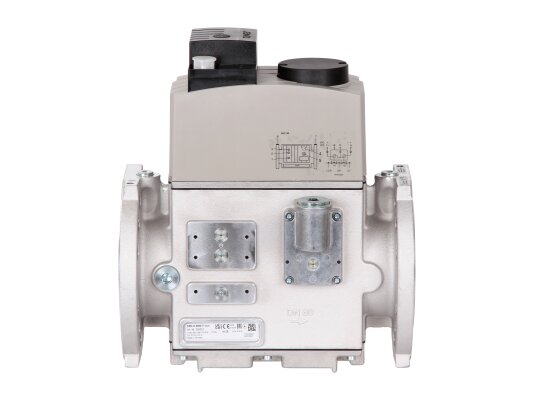

Dungs DMV-D 5080/11 eco – это два запорных клапана, совмещённых в единой конструкции. Закрываются и открываются быстро – в течение менее 1 секунды. Использование двойных седел гарантирует высокую пропускную способность устройства.

Материал, выбранный для изготовления корпуса – алюминий и сталь, стойкие к износу и высокому давлению. Уплотнения – из витона или NBR, что гарантирует безопасную работу с газом. Электрические элементы заизолированы от воздействий извне (стандарт IP 54).

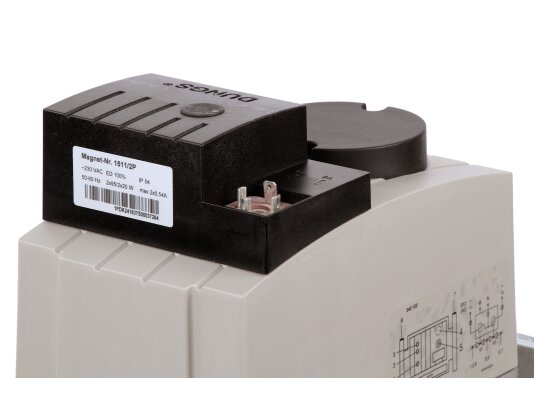

В составе клапана использована усовершенствованная катушка управления, что способствует экономичному расходу электроэнергии. Для электроподключения применяется штекерный разъём (согласно DIN EN 175301-803).

Конструкция оснащена металлическим грязеулавливателем, сдерживающим все грязевые частицы размером от 1 мм. Для бесперебойной службы автоматики необходимо установить отдельный фильтр в газопровод.

Отрегулировать основной поток даёт способность дроссель расхода газа. Реализована индикация закрытого положения. Опционально доступна установка концевого контакта К01/1.

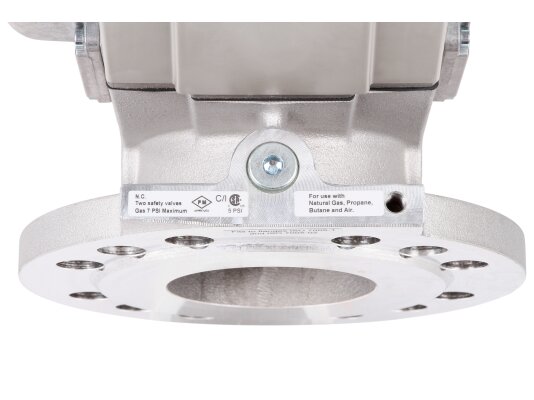

На корпусе размещены отверстия, позволяющие подключать другие устройства: датчик-реле давления, модуль проверки герметичности, блок газопровода безопасности. Для монтажа в трубопровод применяется фланец. Ориентация – горизонтальная/вертикальная.

Преимущества:

• низкое энергопотребление;
• регулировка основного расхода;
• быстрое отпирание/запирание;
• очистка магистрального газа от примесей;
• повышенная пропускная способность;
• защита электрических элементов от пыли/брызг (класс IP 54);
• надежность конструкции.
