Описание

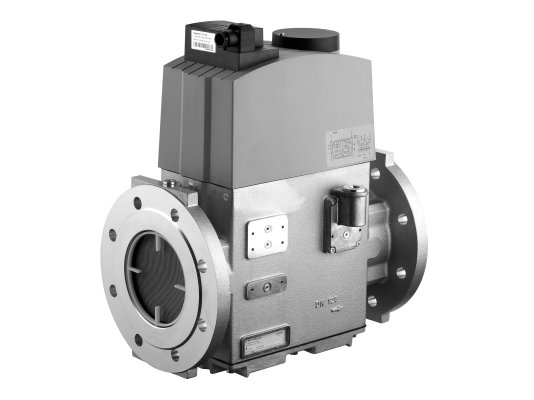

Двойной электромагнитный клапан Dungs DMV-D 5125/11: Быстро открывающийся, быстро закрывающийся Настройка основного расхода Установка концевого контакта возможна на оси клапана V1 и V2 Макс. избыточное давление газа 500 мбар Уплотнение клапана из NBR Фланцевое соединение DN 125 Электрическое подключение через кабельную розетку Класс электрозащиты IP 54

Двойной электромагнитный клапан Dungs DMV-D 5125/11 разработан для оснащения газовых горелок промышленного назначения. Широко применяется при модернизации старых котлов. Запорная газовая арматура немецкого бренда характеризуется удобной компоновкой, повышенной пропускной способностью, надежностью и универсальностью.

Основные параметры

• Предельное давление: 500 мбар.
• Класс «А», 2-ая группа согласно EN 161.
• Функциональная среда: газ 1-3 семейства/нейтральный.
• Допустимая температура: от -15 до +60 °C.
• Соединение – фланцевое DN125.
• Расход при перепаде 10 мбар: 650 м 3/ч.
• Напряжение электросети: 24-240 В.

Устройство и комплектация

Dungs DMV-D 5125/11 состоит из 2-х автоматических запорных клапана с одноступенчатым принципом действия, отличающихся быстрым срабатыванием (время запирания и отпирания – менее 1 сек.).

Сдвоенная конструкция имеет небольшие монтажные габариты. Материал корпуса – алюминий и сталь, уплотнения произведены из NBR. Внешняя оболочка соответствует стандарту IP 54.

Главный поток регулируется с помощью дросселя расхода газа. Конструкция снабжена индикатором закрытого положения.

Для защиты газовой автоматики от засорения и повреждений на входе газа смонтирован фильтр. Посторонние примеси размером от 1 мм улавливаются металлической сеткой. Для всесторонней защиты аппаратуры производитель рекомендует установить основной газовый фильтр.

Монтаж в трубопровод осуществляется на фланец. Доступна горизонтальная и вертикальная ориентация магнита.

На корпусе Dungs DMV-D 5125/11 продуманы посадочные отверстия для подсоединения датчика-реле давления, модуля контроля герметичности, запального/сбросного ЭМ клапанов. Опционально устанавливается концевой контакт. Электрическое подключение осуществляется через кабельную розетку.

Достоинства:

• высокий расход;
• малогабаритный габариты;
• оперативное срабатывание;
• регулировка потока;
• сетчатый грязеулавливатель;
• качественная защита автоматики (класс IP 54);
• отверстия для подключения дополнительных устройств;
• возможность дооснащения.

В можно купить двойной электромагнитный клапан Dungs DMV-D 5125/11 с питанием от сети 220-240 В (артикул 224385) и 24-28 В (артикул 226078).
