Описание

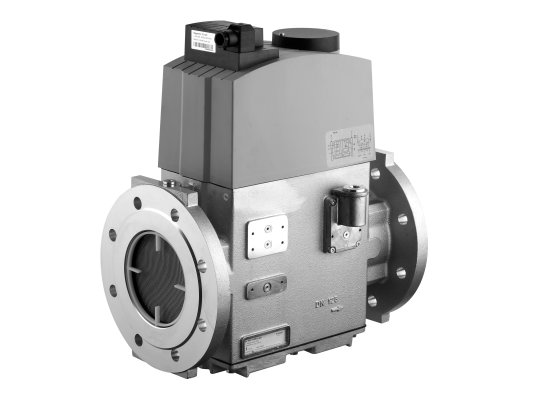

Двойной электромагнитный клапан Dungs DMV-D 5125/11 eco 110 V, уплотнение из Viton, арт: 256478 входит в энергоэффективную линейку за счет использования экономичной катушки управления. Вследствие того что комбинации двух запорных клапанов характеризуется компактными размерами, что уменьшает габариты газовой рампы. Хорошо подходит для крупных теплогенерирующих установок с давлением газа до 500 мбар. Благодаря модульной конструкции легко комбинируется с другими устройствами Dungs.
Особенности клапана серии DMV-D eco:
- два одноступенчатых электромагнитных клапана нормально-закрытого типа класса А, гр.2 по EN 161 в одном корпусе, замкнутых в обесточенный контур;
- катушка управления с низким потреблением электроэнергии для оптимизации затрат;
- быстрое срабатывание, открытие и закрытие в течение 1 сек.;
- возможность ручной настройки объема подачи газа с помощью регулировки основного потока на первом клапане;
- малогабаритный модульная конструкция с точками для подключения приборов контроля давления и устройств автоматического управления и контроля Dungs (реле мин. / макс. давления, клапанов, блока контроля герметичности);
- первый клапан с винтовым седлом, второй – с простым седлом;
- конструкция высокой надежности и износо-, коррозиестойкости, литой алюминиевый корпус, детали из коррозионностойкой стали, без цветных металлов;
- очистка газа на входе в клапан ввиду сетке из нержавейки с отверстиями 1 мм (монтаж основного газового фильтра обязателен для полноценной защиты газовой линии);
- уплотнения седла на основе фторкаучуковой смеси, пригодные для работы с газами в соответствии с нормами G260/l;
- допустимый диапазон рабочих температур: 0 .+60 °C;
- контроль закрытого положения двойного клапана при дооснащении концевым выключателем;
- пыле-, влагонепроницаемость корпуса по стандарту IP 54.
Рабочая среда
Двойные электромагнитные клапаны DMV-D eco применяются в системах сжигания газа семейства 1-3, неагрессивных сухих газов, содержание H2S в которых не превышает 0,1 %.
Монтаж клапана и эксплуатация
При монтаже двойного автоматического клапана магнит должен располагаться вертикально или горизонтально. Интеграция в систему и герметичность газовой линии достигаются за счёт использования фланцевых соединений DN 125.
