Описание

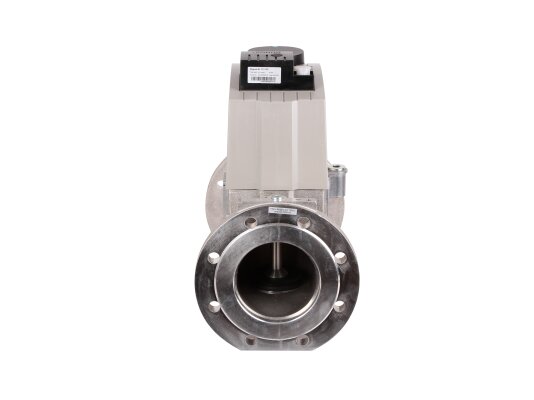

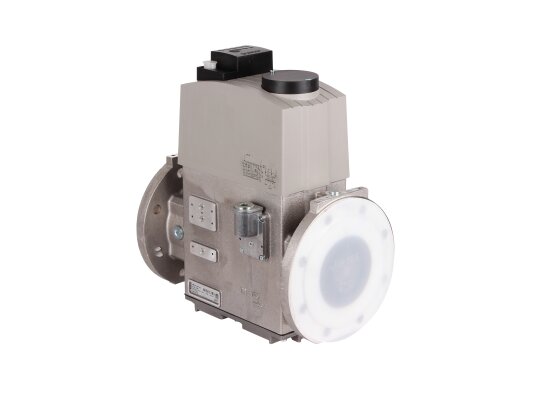

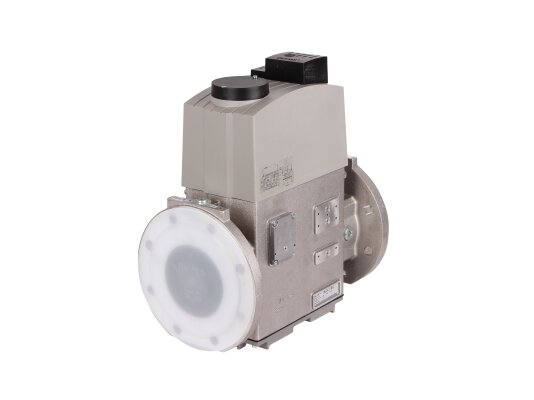

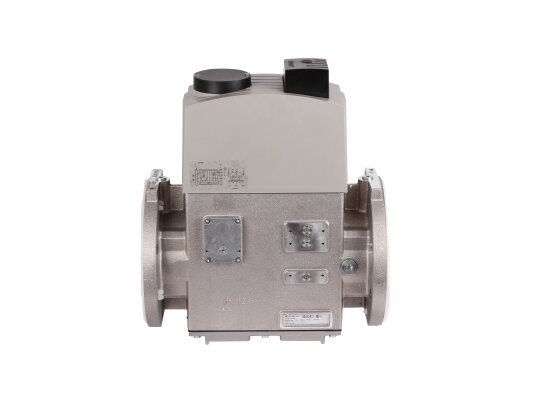

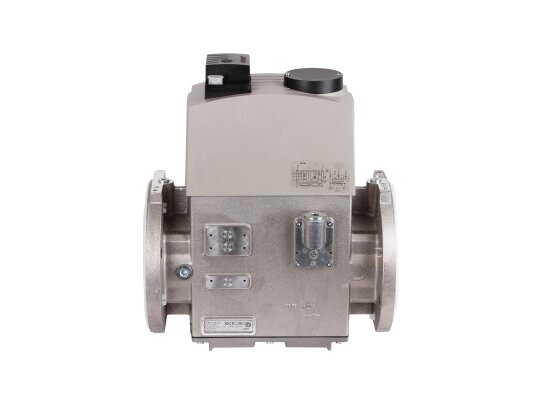

Двойной электромагнитный клапан Dungs DMV-D 5125/11 eco: Быстро открывающийся, быстро закрывающийся Настройка основного расхода Энергосберегающая катушка, низкая потребляемая мощность Установка концевого контакта возможна на оси клапана V1 и V2 Макс. избыточное давление газа 500 мбар Уплотнение клапана из NBR Фланцевое соединение DN 125 Электрическое подключение через кабельную розетку

Двойной электромагнитный клапан Dungs DMV-D 5125/11 eco – надёжная запорная арматура, применяемая для оснащения крупных горелок промышленного назначения и газопоршневых установок. Отличается улучшенной ЭМ катушкой, позволившей снизить потребление электроэнергии. Устройство выделяется высокой пропускной способностью, универсальностью и быстродействием.

Рабочие параметры

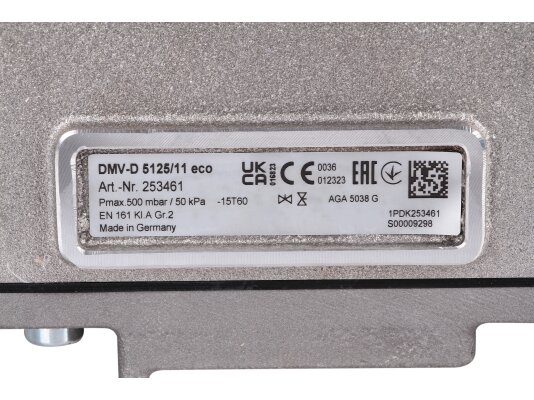

Максимальное давление: 500 мбар. Класс «А», 2-ая группа согласно EN 161. Рабочая среда: газ 1-3 семейства/ нейтральный. Температура окружающего воздуха: от -15 до +60 °C. Соединение – на фланец DN 125. Расход при перепаде 10 мбар: 650 м 3/ч. Напряжение сети: 110-230 Вольт.

Предлагаемые версии

Исполнение и особенности

Единая конструкция объединяет два одноступенчатых автоматических запорных клапана, отличающихся быстродействием. Длительность отпирания/запирания не превышает 1 секунды.

В конструкции использована улучшенная устройство электромагнитной катушки, что способствует энергоэффективности клапана. За счёт двойному седлу обеспечена высокая пропускная способность устройства.

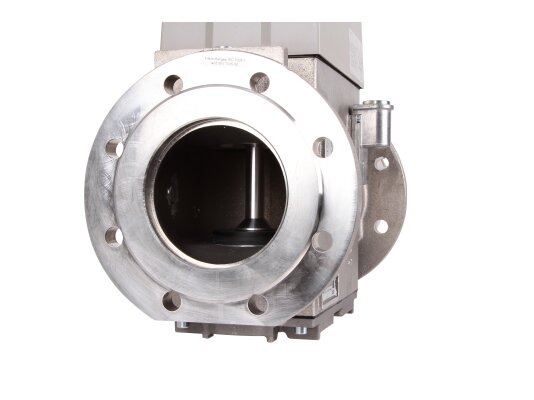

Газ на входе освобождается с помощью металлической сетки от механических примесей, размер которых более 1 мм. Надежно защитить автоматику и последующие элементы газовой установки даёт возможность размещение в магистрали подачи основного фильтра.

Корпус Dungs DMV-D произведен из качественного алюминия и стали, выдерживает повышенное давление газа и рассчитан на долговечную службу. Герметичность системы обеспечивают уплотнения из витона или NBR. Электрические элементы заизолированы от брызг и попадания пыли (степень защиты IP 54).

Клапан имеет дроссель расхода газа и индикатор закрытого положения. Доступна опция: установка концевого выключателя К01/1 Электроподключение происходит через штекерный разъём (согласно DIN EN 175301-803).

На корпусе предусмотрены отверстия для доп. приборов: датчика-реле давления, модулей герметичности и газопровода безопасности, имеется фланец запальной свечи. Двойной клапан фиксируется горизонтально или вертикально.

Преимущества:

улучшенная ЭМ катушка с низким энергопотреблением; регулировка основного расхода; быстрое отпирание/запирание газа; грязеулавливатель для защиты конструкции от повреждений; увеличенная пропускная способность; герметичный корпус (класс IP 54); места для подключения дополнительных приборов.

Немецкая запорная арматура Dungs DMV-D рассчитана на долговечную службу, поставляется с длительной фирменной гарантией.
