Описание

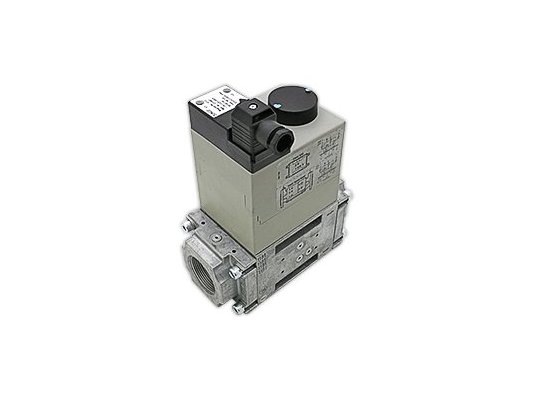

Двойной электромагнитный клапан Dungs DMV-D 525/11 eco 110 V, уплотнение из Viton, арт: 256273 – это быстродействующее предохранительно-запорное устройство, предназначенное для автоматизации работы промышленной горелки, безопасной эксплуатации котельного оборудования. Надежно и быстро отсекает поток, ограничивает и открывает подачу газа. За счёт модульного типа конструкции легко комбинируется с другими устройствами производства Dungs. Энергосберегающая катушка даёт способность экономично расходовать электроэнергию.

Область применения

Двойные электромагнитные клапаны DMV-D eco применимы для сухих газов семейства 1-3, нейтральных газообразных сред, содержащих H2S не более 0,1 %. Применяются в газовых промышленных установках, отопительных котлах. Востребованы при модернизации старых котельных. За счёт комбинированной конструкции уменьшают габариты газовой рампы.

Особенности серии DMV-D eco

• малогабаритная конструкция с двумя запорными одноступенчатыми клапанами класса А, гр.2 по EN 161, замкнутыми в обесточенный контур, первый с винтовым седлом, второй – с простым седлом;
• оба клапана быстро открывающиеся и быстро закрывающиеся ( 1 сек);
• энергоэффективная катушка управления для оптимизации энергопотребления;
• ручная регулировка расхода на первом клапане.

Обратите внимание!

Уплотнения выполнены на основе фторкаучуковой смеси (Viton), пригодны для газов согласно G260/I., но не рассчитаны на низкотемпературные условия эксплуатации. Клапан можно размещать в местах, где температура окружающей среды не опускается ниже 0 °C.

Устройство и монтаж

Электромагнитный клапан Dungs DMV-D eco собран в литом корпусе из алюминия. Автоматика надежно защищена от механических воздействий, пыли и влаги, класс IP 54. Основные элементы изготовлен из коррозионностойкой стали, не содержат цветных металлов. Поступающий газ проходит через фильтр из стальной сетки с отверстиями 1 мм, что сохраняет герметичность уплотнений. Для максимальной защиты автоматики требуется установить основной газовый фильтр.

Клапан может располагаться вертикально или горизонтально. Для интеграции в систему используются резьбовые фланцы Rp 2/ DN 50. Установка индикатора позволит контролировать положение клапана.

Принадлежности

При монтаже двойного клапана Dungs могут потребоваться принадлежности: соединительные штекеры, резьбовые фланцы, индикатор положения клапана, сбросной фланец. Необходимое оснащение можно заказать отдельно.
