Описание

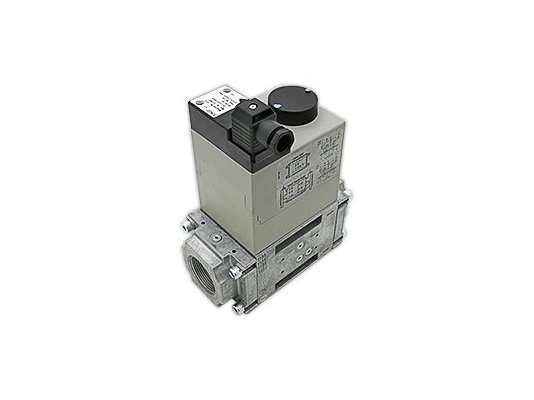

Двойной электромагнитный клапан Dungs DMV-D 525/11 eco 230 V, уплотнение из Viton, арт:256216 – это компактный газовая арматура для автоматизации подачи газа на промышленную горелку. Герметично и быстро перекрывает поток, ограничивает и открывает подачу газа. Устанавливается на замену двух отдельных клапанов. За счёт модульной конструкции легко комбинируется с другими компонентами и устройствами фирмы Dungs.

Область применения

Двойные электромагнитные клапаны этой серии применимы для сухих газов семейства 1-3, нейтральных газообразных сред, содержащих H2S не более 0,1 %. Служат для сборки систем автоматического управления газовыми горелками. Востребованы при модернизации отопительных систем. За счёт комбинированной небольшой конструкции существенно уменьшают габариты газовой рампы.

Особенности серии DMV-D eco:

• комбинированное устройство с двумя нормально-закрытыми клапанами одноступенчатого действия класса А, гр.2 по EN 161, замкнутыми в обесточенный контур, первый с винтовым седлом, второй – с простым седлом;
• быстрое срабатывание обоих клапанов, открытие и закрытие в течение 1 секунды;
• энергосберегающая электромагнитная катушка для оптимизации расхода электроэнергии;
• возможность ограничения потока с помощью ручного регулятора.

Устройство и монтаж

Двойной газовый клапан Dungs DMV-D собран в литом корпусе из алюминия. Элементы автоматики защищены от внешних воздействий по стандарту IP 54. Детали изготовлен из нержавеющей стали, не содержат цветных металлов. На входе встроена сетка из стали, удерживающая загрязнения и примеси размером от 1 мм. Для полной защиты газовой автоматики требуется установить основной фильтр.

Клапан может располагаться с вертикально или горизонтально размещенным магнитом. Для интеграции в систему используются резьбовые фланцы Rp 2 / DN 50 (не входят в комплектацию).

Дополнительно можно установить сигнальный контакт для контроля закрытого положения клапана.

Преимущества:

• энергоэффективная катушка управления;
• комбинированная малогабаритный конструкция с двумя газовыми клапанами;
• возможность подключения дополнительных устройств Dungs;
• быстрое срабатывание первого и второго клапанов;
• регулировка основного потока;
• встроенный фильтр из нержавеющей сетки для защиты уплотнений сёдел.

Условия эксплуатации

Двойной газовый клапан Dungs DMV-D может эксплуатироваться при температурах окружающей среды выше 0°C (максимум +60).
