Описание

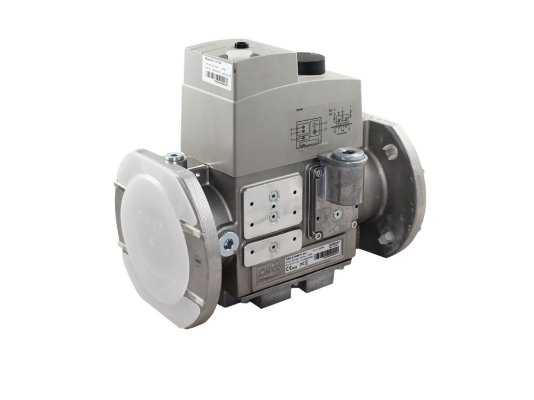

Двойной электромагнитный клапан Dungs DMV-DLE 5040/11 имеет особую конструкцию, объединившую два автоматических запорных клапана класса А, соответствующих стандарту DIN EN 161. Клапан встраивается в системы потребления газа семейства 1, 2, 3 и другой нейтральной газообразной среды. Функциональное, небольшой устройство выделяется высокой пропускной способностью. Конструкция клапана рассчитана на максимальное давление газа 500 мбар.

Особенности

• Единый корпус Dungs DMV-DLE объединил два автоматических запорных клапана. При изготовлении корпуса и деталей использованы износостойкие, долговечные материалы, совместимые с газообразной средой – алюминий, сталь.
• Уплотнения произведены на основе NBR. Использование бутадиен-нитрильного каучука, стойкого к истиранию и низким температурам, расширяет возможности эксплуатации запорной арматуры (допустимая температура окружающего воздуха от -15 до + 60 °C).
• Для защиты клапана от повреждений в конструкцию встроен металлический фильтр. Производитель рекомендует дополнительно смонтировать в газопровод основной газовый фильтр (см. инструкцию по эксплуатации).
• Корпус клапана DMV-DLE выполнен с учетом стандарта электрозащиты IP 54. Предотвращает проникновение пыли и влаги внутрь устройства.
• Доступна установка дополнительных устройств: датчика-реле минимального/ максимального давления, блока контроля герметичности, клапана газопровода безопасности и пр.
• Клапан отличается быстрым закрытием (1 сек), медленным открытием для плавного розжига котла. Длительность открывания регулируется.
• В Dungs DMV-DLE использованы двойные седла, что позволило добиться высокой пропускной способности. С помощью регулятора осуществляется настройка основного расхода.
• При установке в трубопровод ЭМ-клапан может размещаться в горизонтальном или вертикальном положении. Фланцевое соединение DN 40 гарантирует надежность сборки.
• Для контроля закрытого положения можно установить концевой контакт. Электрическое подключение осуществляется через кабельную розетку.

Достоинства:

• 2 э/м клапана в одном корпусе;
• быстрое закрытие (1 сек);
• для систем с давлением до 500 мбар;
• ручной регулятор основного потока;
• надёжная электрозащита от пыли и влаги (класс IP 54);
• высокая пропускная способность;
• долговечные уплотнения из NBR;
• установка в горизонтальном и вертикальном положении;
• широкий диапазон эксплуатационных температур;
• медленное открытие для плавного розжига горелки;
• регулировка времени отпирания;
• возможность крепления дополнительных устройств;
• доступность монтажа конечного выключателя.

Двойной э/м клапан Dungs DMV-DLE 5040/11 артикул 224923 выпускается в различных модификациях, с питанием от сети 24-28 В, 220-240 В.
