Описание

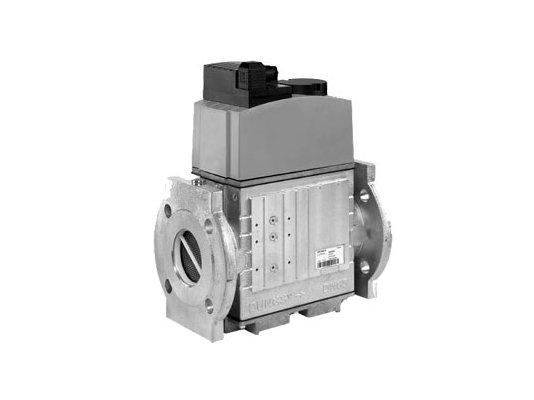

Двойной электромагнитный клапан Dungs DMV-DLE 5080/11 24-28 В, арт: 226106 – это комбинированное запорное устройство для безопасного перекрытие потока, ограничения подачи газа на горелку. Применяется в системах автоматического управления промышленной газовой горелкой. Устанавливается вместо двух отдельных электромагнитных клапанов. Модульная конструкция подготовлена для подключения других компонентов и устройств фирмы Dungs.

Область применения газовых клапанов Dungs DMV-DLE

Двойные электромагнитные клапаны применимы для сухих газов семейства I-III с содержанием H2S не более 0,1 %, нейтральных газообразных сред. Служат для сборки систем автоматического регулирования и управления газовыми потоками. Востребованы при перевооружении крупных котельных. За счёт комбинированной небольшой конструкции значительно уменьшают габариты газовой рампы.

Особенности серии DMV-DLE:

• комбинированная запорная арматура, состоящая из двух нормально-закрытых автоматических клапанов класса А гр. 2 по EN 161 одноступенчатого действия;
• быстрое перекрытие потока (срабатывание в течение 1 сек.);
• медленное открытие, регулируемое (в пределах 20 сек.) на клапане V2 для плавного запуска горелки;
• возможность задания расхода газа с помощью ручного регулятора на клапане V1;
• для промышленных систем с давлением в газопроводе не более 500 мбар.

Устройство Dungs DMV-DLE

Двойной газовый клапан собран в литом корпусе из алюминия. Элементы автоматики надежно защищены от проникновения пыли и обрызгивания со всех сторон (класс IP 54). Для электроподключения используется штекерный разъем по EN 175301-803. Положение клапана можно контролировать, если установить индикатор.

Корпус и детали запорной арматуры произведён из алюминия и нержавейки. Предусмотрены места для подключения приборов измерения давления, а также для установки реле минимального, максимального давления, блока контроля герметичности и других устройств фирмы Dungs.

Уплотнения сёдел клапана выполнены на основе NBR-каучука, не разрушаются при контакте с газами и низкотемпературной эксплуатации. Рабочий диапазон: -15.+60 °C. Для защиты уплотнений от повреждения грубыми частицами, сохранения герметичности клапанов на входе установлено сито из коррозионностойкой стали с мелкими ячейками (диаметр отверстий – 1 мм). Для полноценной защиты всех устройств газовой автоматики требуется монтаж основного фильтра.

Достоинства:

• комбинированная малогабаритный конструкция с двумя газовыми э/м клапанами;
• быстрое закрытие клапанов для безопасной эксплуатации горелки;
• регулировка главного потока и времени открытия второго клапана;
• возможность низкотемпературной эксплуатации за счет уплотнений из NBR;
• места для дополнительных устройств производства Dungs;
• встроенный стальной фильтр для защиты уплотнений сёдел от износа.

Монтаж

Газовые электромагнитные клапаны Dungs DMV-DLE могут монтироваться с вертикально или горизонтально расположенным магнитом. Монтаж осуществляется на фланцы DN 80 (не входят в стандартную комплектацию).
