Описание

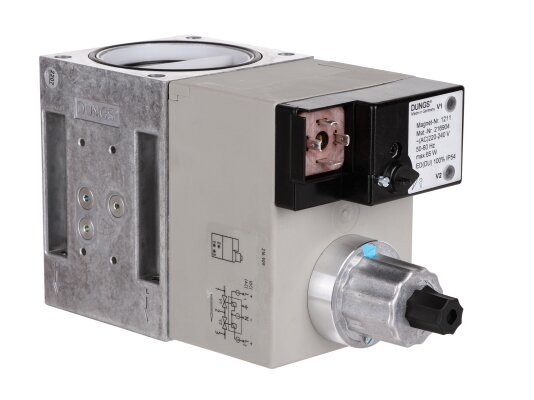

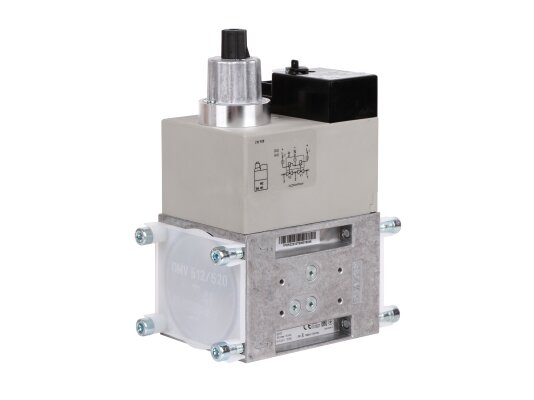

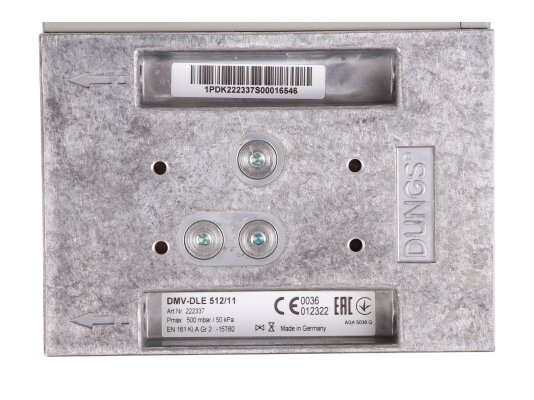

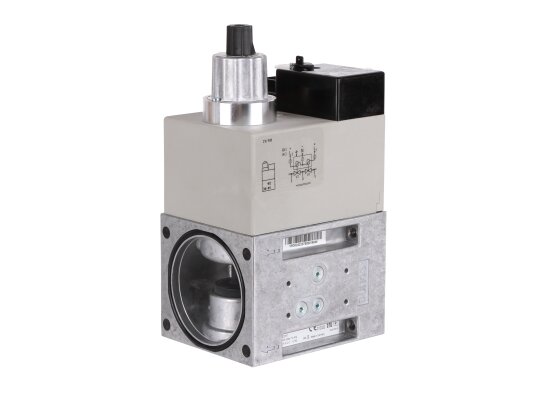

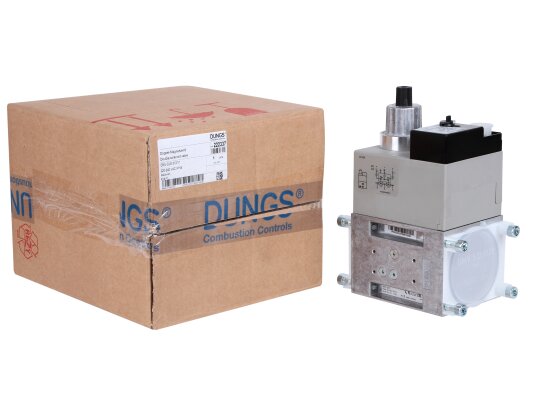

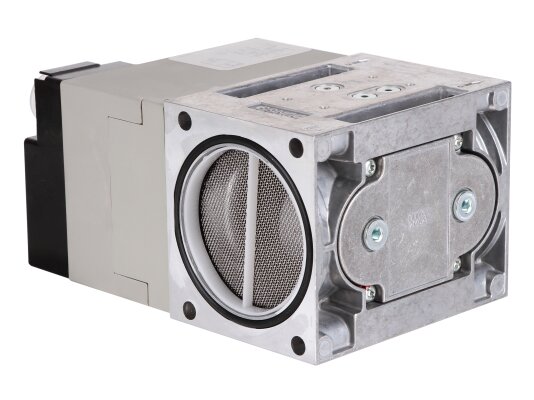

Двойной электромагнитный клапан Dungs DMV-DLE 512/11 артикул 222337 – многофункциональное устройство для оснащения системы безопасности горелки, работающей на газе семейства 1, 2, 3 или другой нейтральной газообразной среде. Модель имеет небольшой размеры, универсальный способ монтажа, высокую пропускную способность. Конструкция даёт способность устанавливать дополнительные устройства для решения широкого спектра задач по автоматическому управлению и безопасной эксплуатации газовой установки. Клапан выполнен по стандарту DIN EN 161 (класс А, группа 2) и рассчитан на максимальное давление газа 500 мбар.

Особенности

• В небольшой арматуре совмещено два автоматических запорных клапана с быстрым закрытием (1 сек.). За счёт медленному открыванию (около 20 сек. при температуре воздуха +20 °C, возможна регулировка) обеспечивается плавный розжиг горелки.

• Конструкция произведена из высоконадежных комплектующих. Корпус и основные узлы, контактирующие с газом, изготовлен из алюминия и стали, уплотнения произведены из бутадиен-нитрильного каучука.

• Благодаря использованию высококлассных комплектующих и уплотнителей эта модель может эксплуатироваться при температуре окружающей среды от -15 до + 60 °C.

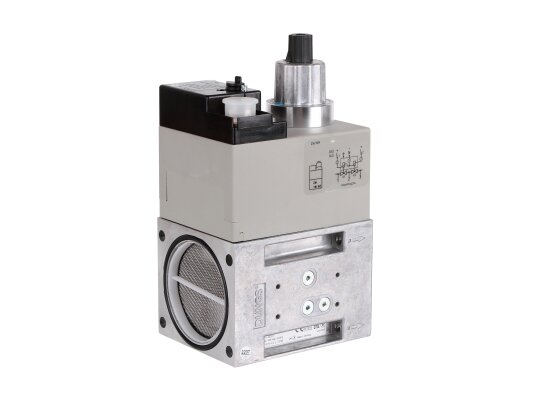

• Для сохранения герметичности клапана на входе установлен сетчатый фильтр, удерживающий крупные механические примеси. Производитель рекомендует дополнительно установить основной газовый фильтр, чтобы защитить газовое оборудование от сбоев.

• Корпус произведен по стандартам пыле-, влагозащиты IP 54, что гарантирует стабильную работу устройства.

• В конструкции использованы двойные сёдла, что повышает пропускную способность клапана. Дополнительно можно установить датчики-реле давления, блок контроля герметичности и другие устройства для расширения функционала оборудования.

• Предусмотрена ручная настройка основного расхода и быстрого хода для начального объема газа. Доступен монтаж сигнального контакта закрытого положения э/м клапана.

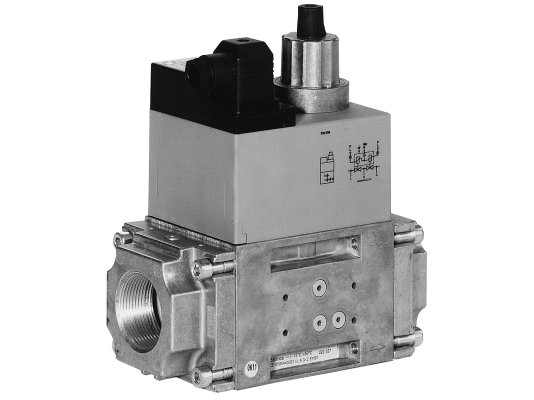

• Монтаж в систему выполняется с помощью вкручивания на резьбу Rp 1 1/4, что способствует экономия времени на установку. Электроподключение осуществляется через кабельную розетку.

Достоинства:

• объединение двух автоматических клапанов в компактном корпусе;

• высокая пропускная способность за счет двойных сёдел;

• совместимость с большинством моделей горелок известных производителей;

• быстрое закрытие (менее 1 секунды);

• для систем с давлением до 500 мбар;

• ручная настройка основного расхода;

• износостойкий корпус с защитой от пыли и влаги IP 54;

• медленное открытие для плавного розжига горелки;

• корректировка быстрого хода для расхода пускового газа;

• возможность монтажа концевого контакта;

• размещение в горизонтальный или вертикальный газопровод;

• стабильная работа при температуре от -15 до + 60 °C.

Двойной электромагнитный клапан Dungs DMV-DLE 512/11 представлен в модификациях с питанием от сети 24-28 В, 110-120 В и 220-240 В.
