Описание

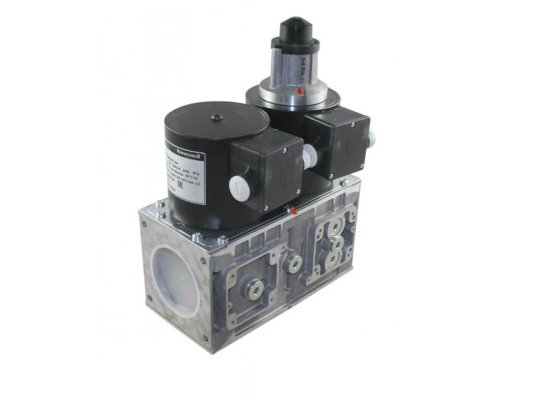

Двойной электромагнитный клапан Honeywell VQ420MC1010 является предохранительно-запорным устройством. Служит для контроля и регулирования расхода газа, подаваемого в газовые горелки, котлы, духовые шкафы, печи и другие газопотребляющие приборы. Рассчитан на максимальное давление рабочей среды 360 мбар.

Подробнее о Honeywell VQ420MC1010

В состав комбинированного устройства входят 2 запорных клапана класса А. Регулятор давления не предусмотрен комплектацией. Модульная конструкция предусматривает установку других вспомогательных устройств, например выпускного, контрольного или внешнего перепускного клапана, реле давления.

Конструкция объединяет два запорных быстрозакрывающихся клапана (срабатывание в течение 1 сек.), размещенных последовательно в одном седле. Первый клапан открывается быстро, второй – медленно (в течение 1-30 сек). Предусмотрен регулятор расхода. На заводе время открытия отрегулировано на 6 сек, без шага, с максимальным расходом газа.

Honeywell VQ420MC1010 оснащен литым алюминиевым корпусом. Пружина изготовлен из стали, толкатель — из хромированной стали, уплотнители – из устойчивой к углеводородам NBR-резины. В клапане предусмотрены прямые фланцевые трубки. На корпусе и фланцах имеются точки для замеров давления. Уровень пыле-, влагозащиты соответствует стандарту IP 65.

Дополнительный переключатель индикации закрытого положения можно

установить в нижней части 1-го предохранительного клапана V1 (опция).

Применение

Двойной э/м клапан эксплуатируется в установках, сжигающих природный газ, бутан, пропан.

Основные преимущества:

• регулируемый расход газа и времени открытия 2-го клапана;
• полная защита от пыли, защита от струй воды, направленных с разных сторон;
• объединение в одном корпусе двух устройств, экономия рабочего места;
• модульная конструкция для подключения дополнительного оборудования;
• защита клапанов от повреждений встроенным фильтром.

Условия эксплуатации

Газовые электромагнитные клапаны Honeywell VQ-Modular стабильно работают при температурах окружающего воздуха -15.+60 °C.
