Описание

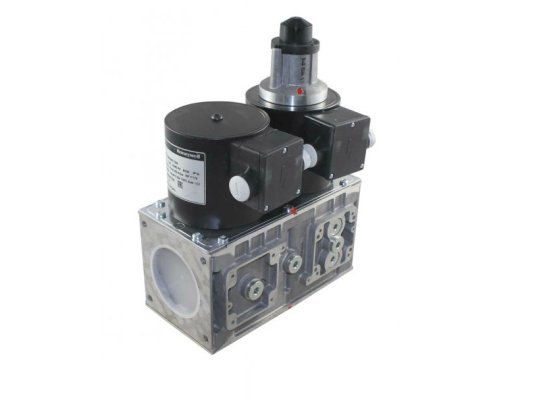

Двойной электромагнитный клапан Honeywell VQ440MC1012 – комбинированное устройство модульной конструкции для оснащения газовых промышленных установок. Эксплуатируется в системах управления подачей газа для безопасной и эффективный работы топочного оборудования с давлением в магистрали до 360 мбар.

Особенности клапанов Honeywell VQ-Modular MC

Газовые клапаны VQ-Modular типа МС оснащены двумя последовательно установленными отсечными клапанами V1 и V2, соответствующими классу A стандарта EN161. Первый клапан предохранительный, с быстрым закрытием и открытием (время срабатывания 1 сек.). Второй быстрозакрывающийся и медленнооткрывающийся, с регулировкой времени отпирания от 1 до 30 сек, шага открытия и расхода. Клапан настроен на заводе на максимальный расход, без шага, с 6-секундным открытием.

Модульный тип конструкции позволяет установить вспомогательные устройства (внутренний перепускной клапан, внутренний или внешний уравновешивающие клапаны, реле максимального или минимального давления, блок контроля герметичности клапанов VPS). Дополнительное оборудование можно размещать в разных положениях на корпусе клапана.

Для надёжной работы газовых приборов и сохранения герметичности клапанов на входе установлен фильтр с мелкой стальной сеткой. К клапану через различные точки могут подключаться устройства измерения давления.

Электромагнитная катушка легко заменяется на месте эксплуатации. Защищена от пыли, струй воды по стандарту IP 65. Электроподключение осуществляется через DIN-штекер.

Снизу клапана V1 предусмотрено место для установки переключателя, позволяющего контролировать закрытое положение клапана (установка по запросу).

Исполнение клапана Honeywell VQ440 МС

Двойной газовый клапан произведен из материалов, стойких к износу, составу газа: алюминиевого сплава (корпус), стали AISI 302 (пружина), хромированной стали (толкатель), бутадиен-нитрильного каучука (прокладки, уплотнения).

Рабочая среда и применение

Honeywell VQ-Modular рассчитан на работу с природным газом, бутаном, пропаном. Применяется в устройствах регулирования подачи газа при эксплуатации газовых промышленных горелок, отопительных котлов, плавильных печей, установок, сжигающих газовые отходы.

Достоинства:

• два запорных клапана в одной конструкции;
• регулируемый расход, шаг и время открытия 2-го клапана;
• модульная конструкция, возможность дооснащения;
• стальная сетка для очистки потока и дополнительной защиты клапанов;
• высокий уровень пыле, влагозащиты;
• бесперебойная работа в широком диапазоне температур.

Монтаж и условия эксплуатации

Газовый двойной клапан Honeywell VQ рассчитан на работу при температурах окружающей среды -15.+60 °C. Установка допускается в вертикальном положении или с отклонением ± 90 градусов. При монтаже клапана стрелка на корпусе должна совпадать с направлением движения потока.
