Описание

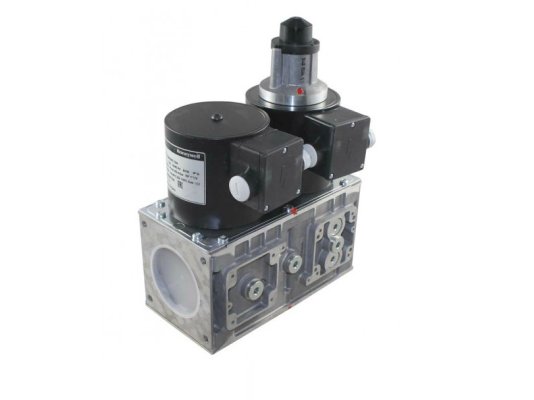

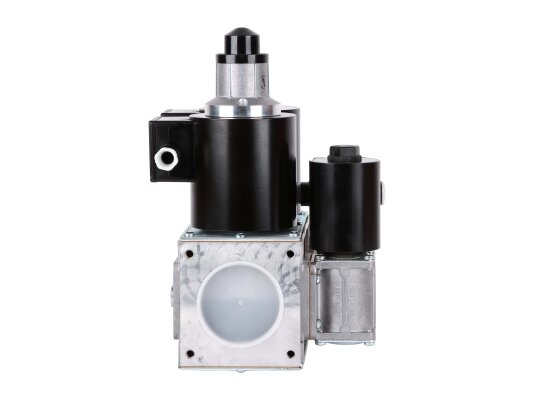

Двойной электромагнитный клапан Honeywell VQ450BB1005M используется для автоматизации подачи газа на промышленные горелки, эффективный и безопасной работы газопотребляющей установки. Соответствует классу A стандарта EN161. Может использоваться для систем с давлением в магистрали до 360 мбар. Максимальный расход газа – 40 м 3/ч.

Подробнее о клапане Honeywell VQ-Modular

Электромагнитные газовые клапаны VQ-Modular состоят из двух запорных клапанов, смонтированных последовательно в одном седле. Первый клапан является предохранительным, быстро открывается и закрывается ( 1 сек.). Второй закрывается быстро, открывается постепенно, время отпирания регулируется в диапазоне 1-30 сек. Расход и шаг открытия также настраиваются. По умолчанию клапан отрегулирован на максимальный расход с временем открытия 6 сек., без шага.

Предусмотрен перепускной клапан для управления пламенем (высокое/ низкое пламя). Модульная конструкция даёт возможность закреплять на корпусе другие клапаны и реле, расширяющие функционал.

Для замеров давления на корпусе предусмотрены различные контрольные точки. На входе потока установлен стальной сетчатый фильтр, сдерживающий частицы грязи. Это способствует сохранению герметичности уплотнительного материала, безопасной эксплуатации газовых приборов.

Каждый клапан снабжен заменяемой электромагнитной катушкой, стопорной втулкой с толкателем на подшипниках, который открывает и закрывает газовую арматуру. Расход регулируется путем настройки хода толкателя. Катушки и электрические контакты защищены от пыли и струй воды по стандарту IP 65.

Доступна возможность подключения реле для индикации закрытого положения клапана (опционально).

Надежность каждой детали

Клапан Honeywell VQ450 произведен из материалов, стойких к составу горючих газов, износу, коррозии. Использованы: сплав алюминия (корпус), нержавеющая сталь AISI 302 (пружина), хромированная сталь (толкатель), бутадиен-нитрильный каучук (прокладочный материал, уплотнения).

Рабочая среда и применение

Honeywell VQ450BB1005M используется в системах сжигания природного газа, бутана, пропана. Служит для автоматического управления и регулирования потока при эксплуатации газовых горелок, котлов отопления, плавильных печей, агрегатов, сжигающих газовые отходы и других устройств, потребляющих газ. Клапан устанавливается в горелки и котлы Baltur, Weishaupt, Giersch, Riello, Viessmann, Lamborghini, Ecoflam, Cuenod и других популярных производителей топочного оборудования.

Достоинства:

• два запорных клапана класса А в одной конструкции, небольшой габариты;
• регулировка расхода газа и времени открытия 2-го клапана;
• стальной сетчатый фильтр на входе для сохранения герметичности клапанов;
• углеводородостойкие уплотнения и прокладки;
• модульная конструкция, возможность подключения вспомогательных устройств;
• высокий уровень пыле-, влагозащиты корпуса;
• стабильная работа в широком диапазоне температур.

Условия эксплуатации и установки

Газовые электромагнитные клапаны Honeywell VQ-Modular рассчитаны на эксплуатацию при температурах окружающего воздуха -15.+60 °C. Допускается вертикальный монтаж и с отклонением ±90 градусов. При установке клапанов стрелка на корпусе должна совпадать с направлением потока газа.
