Описание

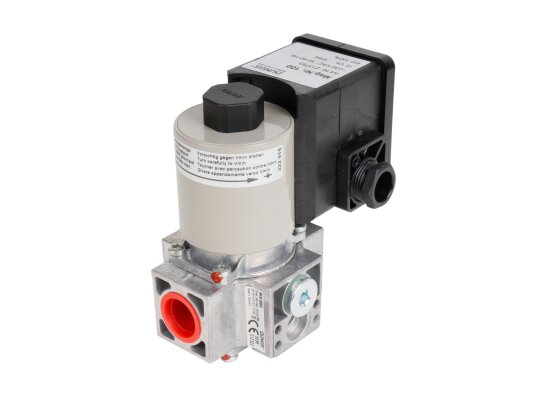

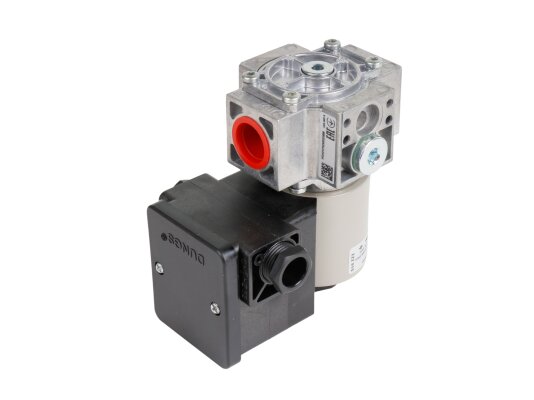

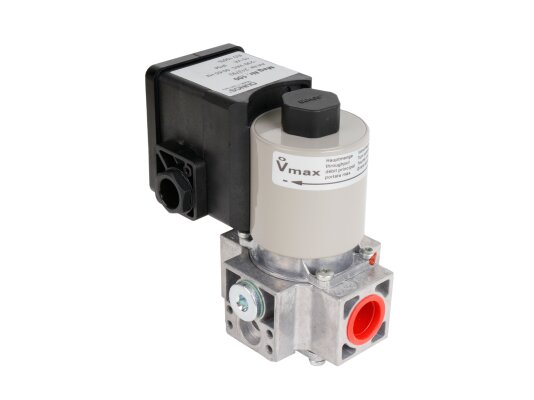

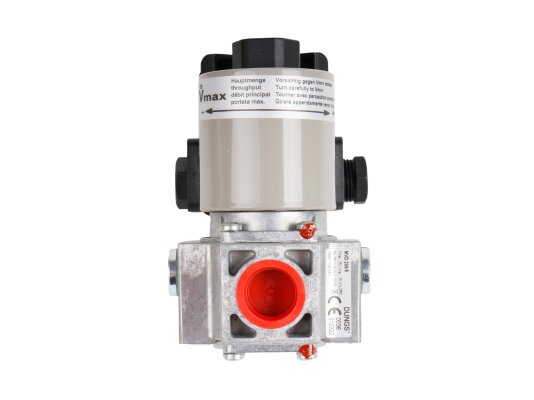

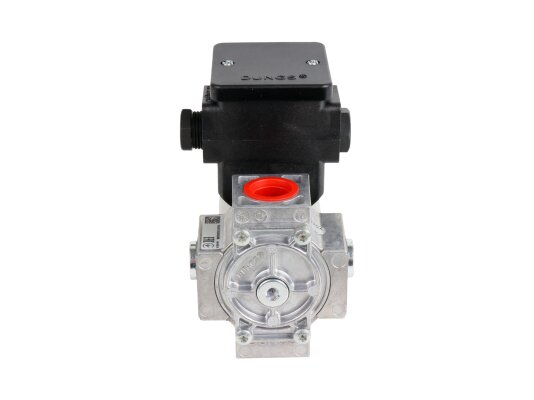

Электромагнитный клапан, одноступенчатый Dungs MVD 205/5, арт. 013102 произведен в соответствии со стандартом DIN EN 161 (класс А, группа 2). Встраивается в системы, потребляющие газ семейства 1, 2, 3 и иные нейтральные газообразные среды. Клапан используется для комплектации газовых устройств. Рассчитан на максимальное избыточное давление 360 мбар. Характеризуется быстрым срабатыванием. Служит для безопасного перекрытия потока газа, направляемого на горение.

Конструкция и особенности

• Автоматический запорный клапан является «нормальным закрытым». Время закрытия и открытия составляет менее одной секунды.

• Небольшой корпус произведен из износостойких материалов, рассчитанных на долговечную службу, безопасную эксплуатацию и совместимых с газами.

• Корпус и основные элементы клапана изготовлен из алюминия, стали и бронзы, уплотнители – из высококачественной резины на основе бутадиен-нитрильного каучука, что гарантирует герметичность соединений и стойкость к истиранию.

• Электрозащита корпуса соответствует стандарту IP 54. Доступно усиление герметичности устройства по запросу покупателя (класс IP 65).

• Для защиты клапана от повреждений на входе установлена металлическая сетка с сечением 1 мм. Дополнительно производитель рекомендует установить основной газовый фильтр.

• Конструкция клапана рассчитана на эксплуатацию в широком диапазоне температур, от -15 до + 60 градусов.

• Ограничение потока протекающего газа выполняется с помощью ручной регулировки основного расхода.

• Размещение в газопроводной магистрали – вертикально или горизонтально. Резьбовое соединение Rp 1/2 обеспечивает надежность сборки и уменьшает временные затраты на установку.

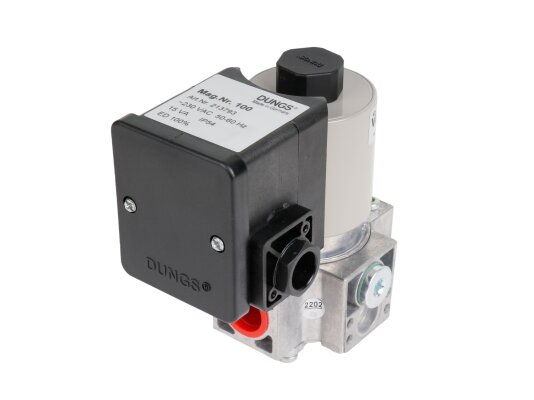

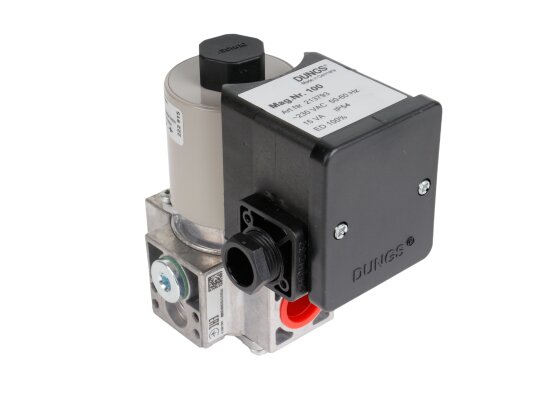

• Подключение к сети осуществляется через кабельный ввод PG. Предусмотрена возможность установки концевого контакта K01/1.

Достоинства:

• быстродействие (длительность закрытия/открытия 1 сек);

• для систем с давлением до 500 мбар;

• регулятор расхода для настройки потока;

• надёжная электрозащита от пыли и влаги (класс IP54);

• уплотнения из NBR;

• размещение в горизонтальный и вертикальный газопровод;

• металлический сетчатый фильтр для защиты от повреждений;

• широкий диапазон эксплуатационных температур;

• компактность, простой монтаж;

• возможность установки конечного выключателя.

Одноступенчатый электромагнитный клапан Dungs MVD 205/5 сертифицирован и протестирован на надежность и безопасность эксплуатации. Доступны модификации с питанием от сети 24-28 В, 110 В и 230 В.
