Описание

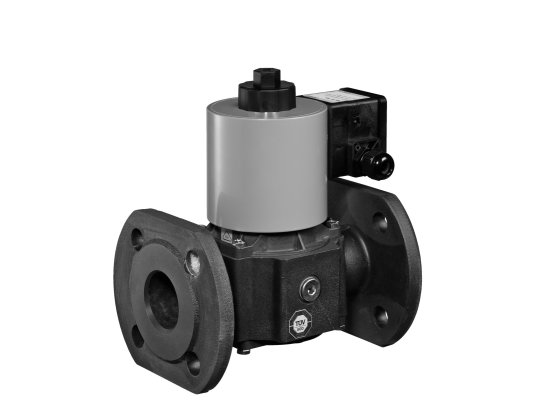

Электромагнитный клапан, одноступенчатый Dungs MVDLE 2080/5: Медленно открывающийся, настройка времени открытия с диапазоном быстрого хода
Электромагнитная катушка 500 Возможна установка концевого контакта K01/1 Уплотнение клапана из NBR Электрическое подключение через кабельный ввод PG

Электромагнитный клапан, одноступенчатый Dungs MVDLE 2080/5 – универсальное решение для комплектации газовых горелок большинства производителей: Baltur, Riello, Cuenod, Elco, Oilon, Weishaupt, Lamborghini и пр. Клапан характеризуется быстрым закрытием и медленным открытием, имеет надёжный корпус и небольшой габариты. Основное назначение – автоматическое закрытие газовой линии и повышение безопасности работы котельной установки.

Важные рабочие параметры

• Класс А, группа 2 (DIN EN 161).
• Максимальное давление газа – 200 мбар.
• Соединение – фланцевое DN 80.
• Газ: 1-3 семейства или нейтральный.
• Электромагнитная катушка 500.
• Режим эксплуатации: температура от -15 до +60 °С.
• Расход: 350 м^3/час.

Конструкция и монтаж

Dungs MVDLE 2080/5 – автоматический «нормально закрытый» запорный клапан, срабатывающий при открытии медленно (20 сек.), при закрытии – быстро (1 сек.). Возможна корректировка времени открывания с диапазоном быстрого хода.

Электроподключение происходит через кабельный ввод PG. По отдельному заказу возможна установка концевого контакта K01/1.

При производстве корпуса использованы алюминий, сталь, латунь – материалы, стойкие к высокому давлению и воздействию химических элементов газа. Для герметичного закрытия потока уплотнения сделан из NBR-резины.

Внешняя оболочка отвечает стандарту IP 54, поэтому частицы пыли и воды не способны проникнуть внутрь устройства. При необходимости возможно исполнение класса IP 65.

Электромагнитный клапан, одноступенчатый Dungs MVDLE 2080/5 (артикул: 170940) интегрируется в трубопровод горизонтально, вертикально (электромагнит вверху) или в промежуточной ориентации. Фланцевое соединение гарантирует жёсткую посадку и надежность системы.

Достоинствами являются:

• герметичное перекрытие газа;
• быстрое запирание потока;
• регулирование времени открытия с диапазоном быстрого хода;
• нулевое время отсечки;
• универсальность;
• высокий расход;
• непроницаемая внешняя оболочка (IP 54);
• выбор монтажной ориентации;
• длительная гарантия производителя.

Изделия немецкого бренда поставляются с сертификатами и инструкциями, после проверки на соответствие стандартам качества.
