Описание

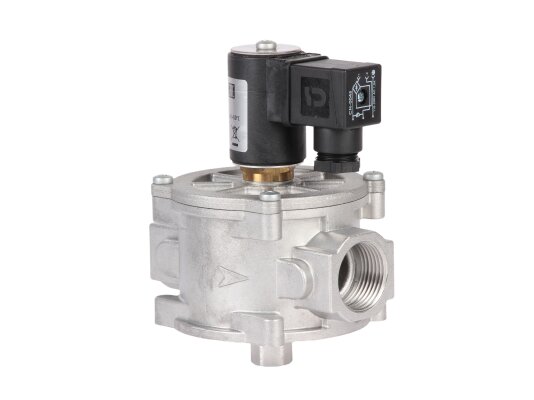

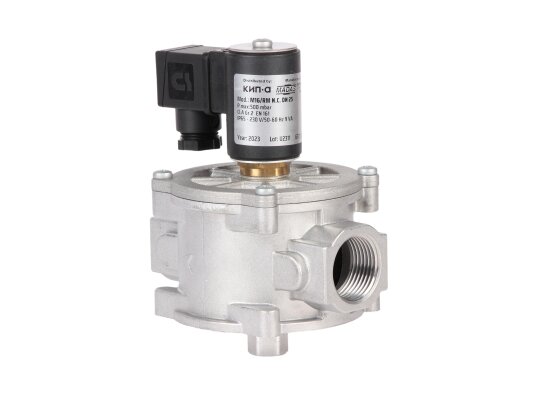

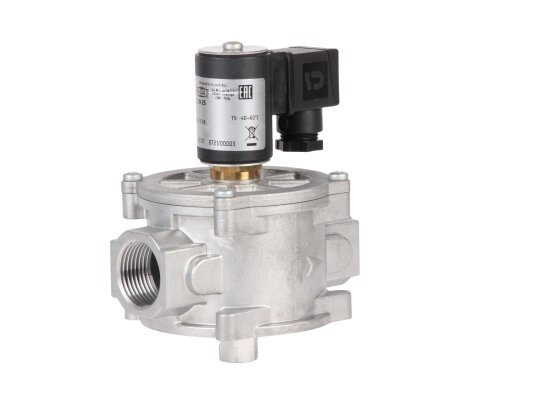

Газовый электромагнитный клапан Madas CM04C0036 008 произведен в соответствии со стандартом EN 161, соответствует классу «А» герметичности. Представляет собой запорное устройство с быстрым срабатыванием и ручным взводом. Встраивается в промышленные газопотребляющие системы и трубопроводные магистрали с давлением до 500 мбар. Версия с индикатором положения для удобства дистанционного контроля.

Виды газа

Э/м клапан Madas CM04C0036 рассчитан на работу с природным, сжиженным газом, азотом, воздухом (сухие газы). Доступно исполнение для биогаза, попутного нефтяного газа (по доп. запросу).

Основные характеристики:

• максимальное давление на входе: 500 мбар;
• быстрое срабатывание при обесточивании, в течение 1 секунды;
• класс А герметичности по европейскому стандарту EN 161;
• отверстия с резьбой Rp 1 для интеграции в систему;
• операционные температуры: -40.+60 °C;
• заявленный срок службы: не менее 10 лет (6000 циклов);
• горизонтальное, вертикальное размещение (катушка вверху).

Особенности и исполнение

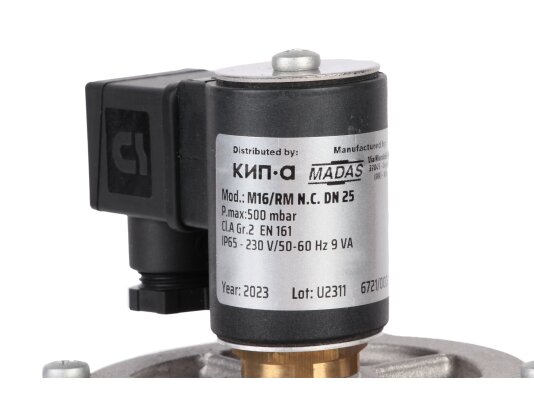

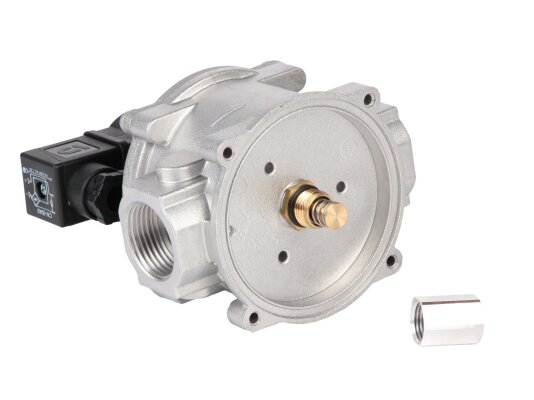

Электромагнитный клапан является быстродействующим (закрытие в течение 1 сек.) нормально-закрытым устройством с ручным взводом. Работает от сети 230 В (-15%, +10%), 50/ 60 Гц. Остается в открытом положении пока на катушку поступает рабочее напряжение. При обесточивании закрывается. Взвод осуществляется только в ручном режиме с помощью рукоятки, когда катушка находится под напряжением. Встроенный индикатор даёт способность дистанционно отслеживать положение клапана.

Клапан собран в алюминиевом литом корпусе, что гарантирует стойкость к коррозии, механическим воздействиям и температурным перепадам. При изготовлении комплектующих устройства использованы алюминий, нержавеющая оцинкованная сталь, нержавеющая сталь марки 430 F. Герметизирующие уплотнения произведён из газонепроницаемого NBR-каучука.

Для защиты запорной арматуры от повреждений и скопления пыли на входе установлена фильтрующая сетка на 100 микрон. Электрозащита соответствует стандарту IP 65, что даёт способность эксплуатировать газовый клапан в запыленных местах и на улице.

Применение

Газовый э/м клапан Madas CM04C0036 служит в качестве запорно-регулирующего органа в магистральных трубопроводах и газогорелочных устройствах промышленных систем сжигания газа.

Установка в систему

Газовый клапан размещается преимущественно перед регулятором давления газа, с учетом стрелки на корпусе, указывающей направление потока. Устанавливается внутри помещений зоны 2 и на открытом воздухе, при условии, что окружающая среда не способна вызвать разрушение стали, алюминия, каучука. Монтаж осуществляется с учетом удобства доступа рычага взвода.

Преимущества:

• быстрое срабатывание;
• пыле-, влагозащита класса IP65;
• оснащение обслуживаемым фильтром;
• указатель положения клапана;
• вариативность монтажной ориентации;
• конструкция для всепогодного применения.

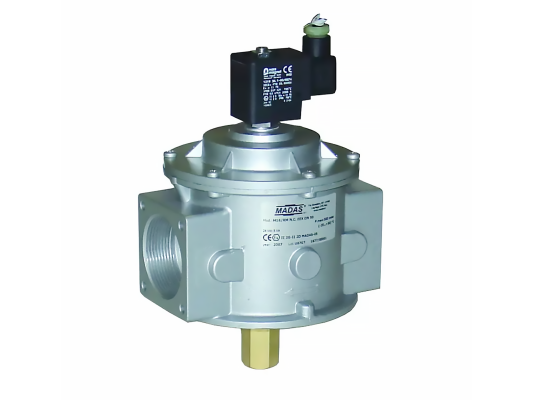

Доступны аналогичные модификации электромагнитных газовых клапанов с другими параметрами соединений и электропитания.
