Описание

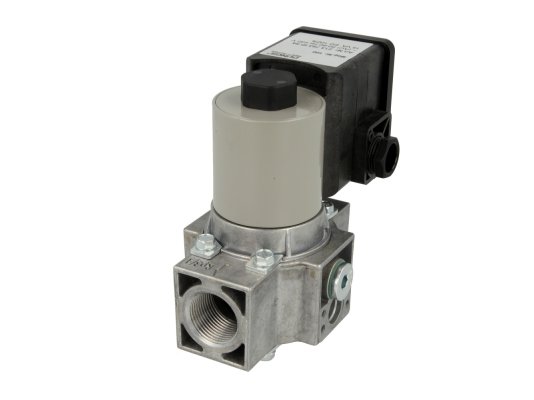

Электромагнитный клапан, одноступенчатый Dungs MV 205/4: Электромагнитный клапан класса А
Макс. избыточное давление газа 200 мбар
Резьбовое соединение Rp 1/2
Электромагнитная катушка 100 Класс электрозащиты IP54 Может использоваться для большого числа коммутационных циклов Уплотнение клапана из NBR Электрическое подключение через кабельный ввод PG

Электромагнитный клапан, одноступенчатый Dungs MV 205/4 – универсальное запорное устройство, используемое многими производителями газовых горелок при изготовлении своей продукции. Выполняет функцию безопасного закрытия газового потока.

Основные параметры

• Класс герметичности: А группа 2 по EN 161.
• Максимально допустимое входное давление: 200 мбар.
• Среда: газы 1-3 семейства/ нейтральные.
• Соединение: резьба Rp 1/2.
• Параметры электропитания: 230 В.
• Температурный режим эксплуатации: от -15 до +60 °С.

Конструкция и особенности

Dungs MV 205/4 относится к «нормально-закрытым» автоматическим клапанам одноступенчатого действия. Быстро открывается и быстро закрывается (до 1 сек.).

Электромагнитная катушка 100 подходит для большого количества коммутационных циклов.

На входе в конструкцию смонтирована сетка, улавливающая частицы грязи размером от 1 мм, что обеспечивает дополнительную защиту устройства от засорения и преждевременной поломки.

Корпус изготовлен из износостойких материалов: алюминия, стали и бронзы. Прокладки произведены из NBR. Частицы пыли и воды не поступают внутрь – уровень защиты IP 54.

Включение в сеть осуществляется через кабельный ввод PG. Реализована индикация закрытого положения и ограничение газового потока путем корректировки расхода.

Подключение к системе осуществляется на резьбовые отверстия Rp 1/2. Размещение магнита – горизонтальное или вертикальное.

Достоинства:

• быстрое закрытие/открытие;
• надёжный корпус;
• солидный эксплуатационный ресурс;
• соответствие стандартам пыле- и влагозащиты;
• встроенный грязеулавливатель;
• выбор оптимального расхода;
• установка в горизонтальный/вертикальный трубопровод.

Полная информация об особенностях изделия, комплектации, технических характеристиках отражена в спецификации
