Описание

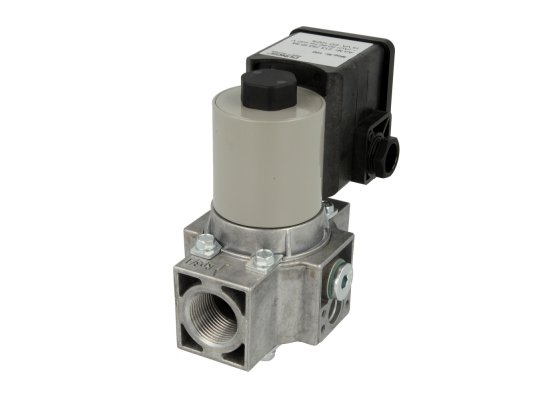

Электромагнитный клапан, одноступенчатый Dungs MV 220/4: Электромагнитный клапан класса А
Макс. избыточное давление газа 200 мбар
Резьбовое соединение Rp 2
Электромагнитная катушка 300 Класс электрозащиты IP54 Хорошо подходит для большого числа коммутационных циклов Уплотнение клапана из NBR Электрическое подключение через кабельный ввод PG

Электромагнитный клапан, одноступенчатый Dungs MV 220/4 – универсальное решение для комплектации газовых горелок. Малогабаритный, функциональное, энергоэффективное устройство применяется многими производителями газовых горелок и других газопотребляющих агрегатов. Клапан герметично перекрывает поток, способствует безопасной эксплуатации газового оборудования.

Важные характеристики

• Класс герметичности: А группа 2 по EN 161.
• Максимально допустимое давление входящего газа: 200 мбар.
• Среда: газы 1-3 семейства/ нейтральные.
• Соединение: резьбовое Rp 2.
• Напряжение электросети: 230 В.
• Эксплуатационная температура: от -15 до +60 °С.

Исполнение и особенности

Dungs MV 220/4 – «нормально-закрытый» автоматический клапан одноступенчатого принципа действия. Закрывается и открывается менее чем за секунду.

Электромагнитная катушка 300 рассчитана на значительное количество коммутационных циклов. Для электроподключения предусмотрен кабельный ввод PG. Индикатор сигнализирует о закрытом положении. В ручном режиме возможна настройка расхода газа.

При создании конструкции использованы прочные износостойкие материалы. Корпус и рабочие узлы произведены из алюминия, стали, бронзы, уплотнения – из бутадиен-нитрильного каучука. Класс электрозащиты IP 54 свидетельствует о надёжной изоляции электродеталей от пыли и брызг.

Для бесперебойной службы клапана магистральный газ подвергается очистке от грязи с помощью встроенного фильтра. Сито с ячейками размером 1 мм предохраняет автоматику от повреждений. Установка основного фильтра обязательна.

Монтаж упрощен вследствие того что использованию резьбовых фланцев. Магнит можно размещать как горизонтально, так и вертикально.

Достоинства:

• быстродействие (закрытие/открытие менее чем за секунду);
• компактность;
• большое число коммутационных циклов;
• изоляция электродеталей (класс IP 54);
• сетчатый улавливатель грязи;
• настройка главного потока;
• стабильная работа в сложных условиях.

Ознакомьтесь со спецификацией изделия, перед тем каккупить э/м клапан, одноступенчатый Dungs MV 220/4 артикул 251283.
