Описание

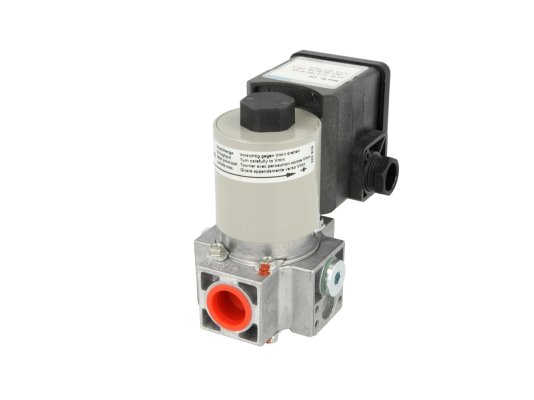

Электромагнитный клапан, одноступенчатый Dungs MVD 203/5, питание 24-28 V – быстродействующее запорное устройство в компактном корпусе для оснащения газовых горелок и котлов. Применяется в системах управления подачей газа для безопасной и результативный работы промышленных установок с давлением в магистрали до 360 мбар.

Основные характеристики

Газовый электромагнитный клапан Dungs, арт: 233118 является нормально-закрытым клапаном одноступенчатого типа. Время закрытия и открытия 1 сек. За счёт быстрого открытия горелка разжигается мгновенно. Основной расход регулируется.

Клапан Dungs работает от сети 24-28 В, экономичен. Совместим с газами семейства 1-3 и нейтральными газами. Относится к классу A по EN161.

Исполнение и комплектация Dungs MVD 203/5

При изготовлении электромагнитного клапана Dungs выбраны долговечные, стойкие к износу, давлению и составу газов материалы. Корпус отлит из сплава алюминия, основные детали произведён из нержавейки, латуни, уплотнения из NBR-каучука для исключения утечек, безопасной эксплуатации запорной арматуры в условиях низких температур.

На входе газа размещена стальная сетка для сдерживания грубых частиц размером более 1 мм, что создаёт защиту клапана от повреждений и потери герметичности. Для надёжной работы газовой автоматики производитель рекомендует установить основной газовый фильтр.

Катушка управления и контакты заизолированы от пыли и влаги по стандарту IP54. По заявке покупателя доступно усиление электрозащиты до IP65. Электроподключение клапана Dungs MVD осуществляется с помощью винтовых клемм через кабельный ввод PG11.

Основные достоинства клапана MVD:

• быстрое закрытие и открытие (1 сек.);
• малогабаритный корпус, совместимость с горелками разных брендов;
• надёжная герметизация потока;
• регулятор расхода для ручной настройки основного потока;
• очистка газа на входе сетчатым фильтром;
• надёжная защита катушки и компонентов от пыли / влаги;
• уплотнения из NBR-резины для низкотемпературной эксплуатации;
• возможность подключения индикатора закрытого положения (опция).

Монтаж

Газовые электромагнитные клапаны Dungs MVD встраиваются в газопровод горизонтально, вертикально. Резьбовой монтаж гарантирует герметичность газовой линии, уменьшает затраты времени. Параметры резьбы на входе и выходе: Rp 3/8.
