Описание

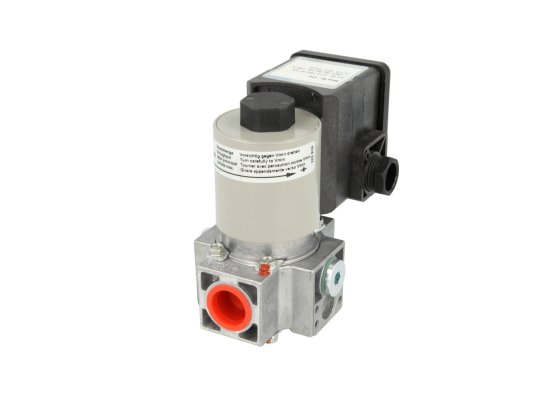

Электромагнитный клапан, одноступенчатый Dungs MVD 207/5, питание 110 V, входит в состав системы безопасности и управления работой промышленной газовой горелки. Гарантирует автоматическое открытие и закрытие потока газа, подаваемого на горение. Герметично перекрывает газопровод, исключает утечки и риски аварий. Рассчитан на давление до 360 мбар.

Основные характеристики

Газовый электромагнитный клапан Dungs, арт: 164920 работает от электросети 110 В. Совместим с газами семейства I-III и нейтральной газообразной средой.

Функцией автоматического предохранительно-запорного клапана является быстрое и герметичное перекрытие потока, ограничение и открытие подачи газа на горелку. Нормально-закрытое устройство относится к классу А гр. 2 по EN161. Быстро закрывается и быстро открывается, в течение 1 сек. Основной расход можно корректировать с помощью ручного регулятора.

Подробнее о газовом клапане MVD 207/5

Компактный корпус клапана Dungs MVD отлит из алюминия. Материал контактирующих с газом частей – нержавеющая сталь, латунь. По запросу возможно исполнение без цветных металлов. Уплотнения произведён из NBR-резины, стойкой к составу газов, низким температурам.

Входящий поток проходит очистку от грязи вследствие того что установленной стальной сетке с мелкими ячейками (размер отверстий – 1 мм). Для более серьёзной защиты газовой аппаратуры необходимо установить перед клапаном основной газовый фильтр.

Электромагнитная катушка и контакты заизолированы от пыли и влаги по стандарту IP 54. Возможно усиление электрозащиты до IP65 по заявке покупателя. Доступна установка переключателя для контроля закрытого положения клапана (опция).

Электроподключение газового клапана Dungs MVD осуществляется с помощью винтовых клемм через кабельный ввод PG11.

Основные достоинства серии MVD:

• быстродействие, закрытие и открытие в течение 1 сек.;
• регулировка основного потока;
• встроенный фильтр для защиты уплотнений от порчи и раннего износа;
• высокий уровень пыле-, влагозащиты э/м катушки и компонентов;
• уплотнения из NBR-каучука, устойчивого к низким температурам и составу газов;
• надёжная герметизация газового потока;
• оснащение концевым контактом для индикации закрытой позиции, по запросу;
• небольшой габариты корпуса, совместимость с большинством горелок;
• стабильная работа в широком диапазоне внешних температур.

Монтаж и условия эксплуатации

Электромагнитные одноступенчатые клапаны Dungs MVD могут размещаться горизонтально и вертикально. Резьбовой способ монтажа гарантирует герметичное соединение, сокращает затраты времени на сборку. Параметры резьбы на входе и выходе: Rp 3/4. Благодаря использованию для уплотнений бутадиен-нитрильной резины, запорные устройства могут эксплуатироваться при внешних температурах -15.+60 °C.
