Описание

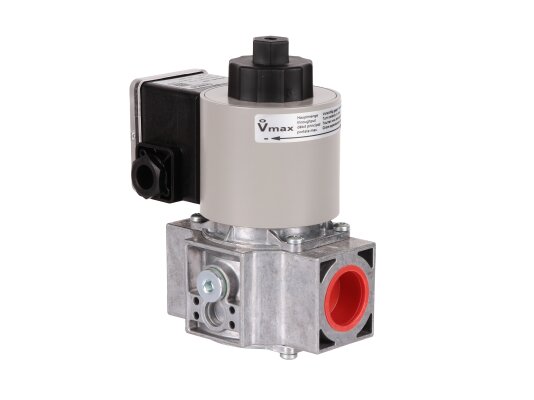

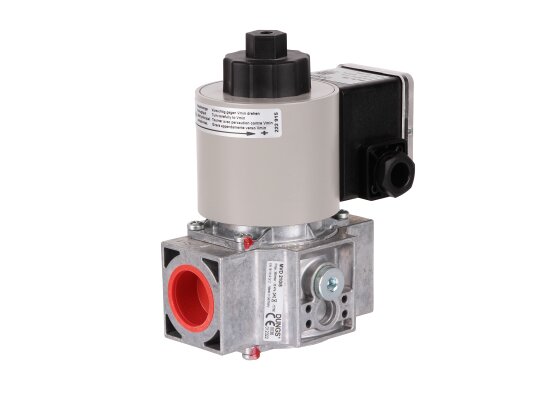

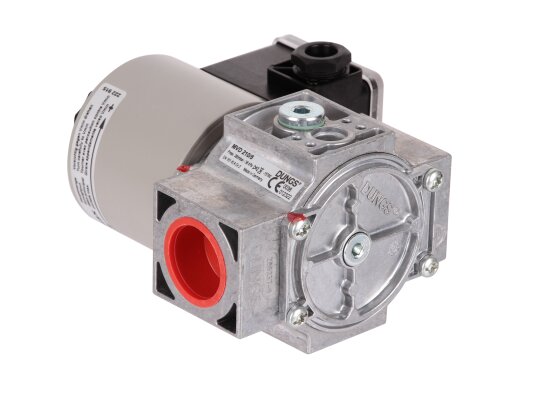

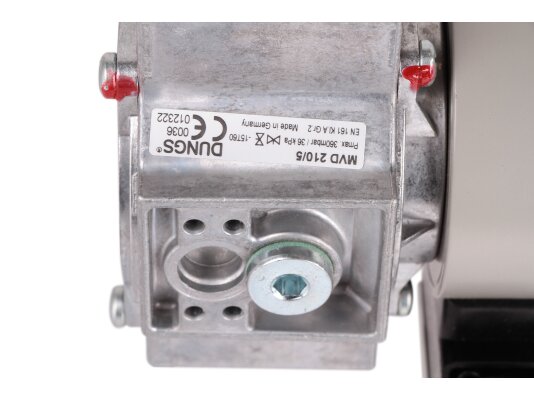

Электромагнитный клапан, одноступенчатый Dungs MVD 210/5 отличается высокой степенью надежности. Представляет собой автоматический быстрооткрывающийся и быстрозакрывающийся запорный клапан, встраиваемый в системы безопасности газовой горелки. Рассчитан на работу с газами семейства 1, 2, 3 и другими газообразными нейтральными средами. Относится к классу A, группы 2 в соответствии с DIN EN 161. Клапан подходит для систем с максимальным давлением 360 мбар. Служит для закрытия газового потока, подаваемого на горелку или другое газогорелочное устройство и безопасной эксплуатации газового оборудования.

Конструкция и особенности

• Автоматический запорный клапан Dungs MVD 210/5 относится к нормально закрытым клапанам, быстро открываемым и закрываемым (менее 1 сек.).
• Корпус изготовлен из высококачественных материалов, имеет малогабаритный размеры для удобства монтажа. Пыль и влага не проникают внутрь устройства благодаря герметичной конструкции (класс IP 54). Дополнительно можно усилить защиту до IP 65 (по отдельному запросу потребителя).
• Конструкция э/м клапана произведена из надежных материалов, не разрушаемых при контакте с газом, не поддающихся коррозии. Корпус и ключевые детали произведены из алюминия, стали и бронзы, уплотнители – из резины на основе NBR, что гарантирует герметичность соединений, отсутствие утечек.
• Газ на входе фильтруется металлической сеткой с ячейками 1 мм. Для максимальной очистки подводимого к горелке газа требуется установка основного фильтра.
• Материал конструкции позволяет эксплуатировать электромагнитный запорный клапан Dungs MVD при температуре окружающего воздуха от -15 до + 60 градусов.
• Ограничение потока газа выполняется посредством регулировки основного расхода
• Клапан фиксируется в газопроводную линию в вертикальном или горизонтальном положении. За счёт резьбовому способу фиксации Rp 1 установка не занимает много времени и гарантирует герметичность места стыка.

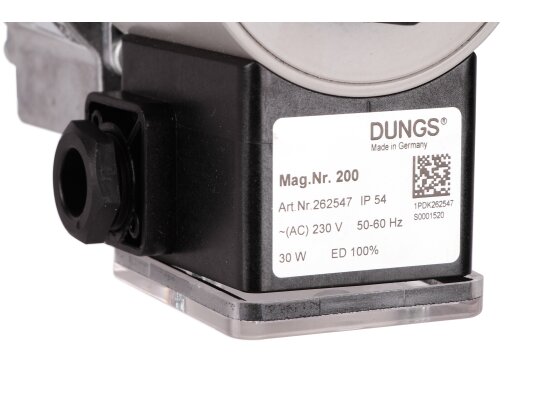

• Электрическое подключение осуществляется через кабельный ввод PG. Предусмотрена возможность установки концевого контакта K01/1.

Достоинства:

• мгновенное срабатывание (менее 1 секунды);
• фильтрация поступающего газа встроенной сеткой;
• безопасная эксплуатация газового оборудования;
• широкий диапазон эксплуатационных температур;
• надёжная защита от проникновения пыли и влаги (класс IP 54);
• регулятор расхода для настройки основного потока;
• монтаж с помощью резьбового соединения;
• компактность, небольшой вес;

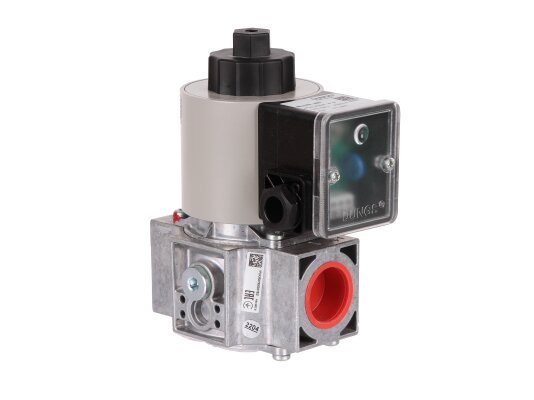

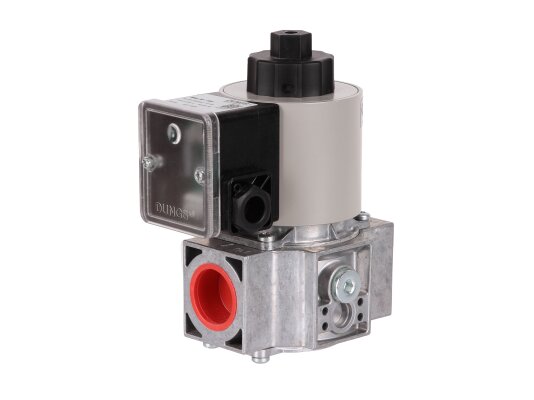

• возможность установки индикатора закрытого положения.

Э/м клапан, одноступенчатый Dungs MVD 210/5 Артикул: 013490 рассчитан на установку в большинство горелок и горелочных устройств. Практически не требует техобслуживания. Прошел необходимые проверки и тесты на безопасность эксплуатации. Предлагаем две модификации: с питанием от сети 110 В и 230 В.
