Описание

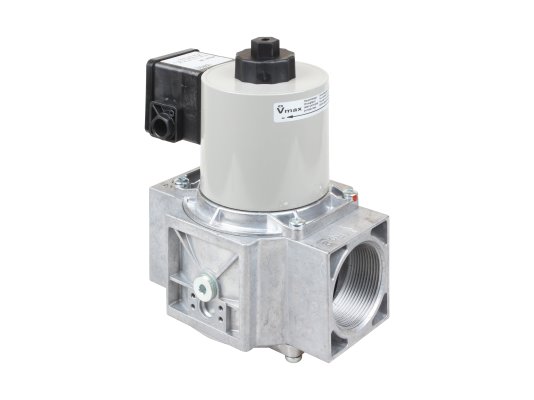

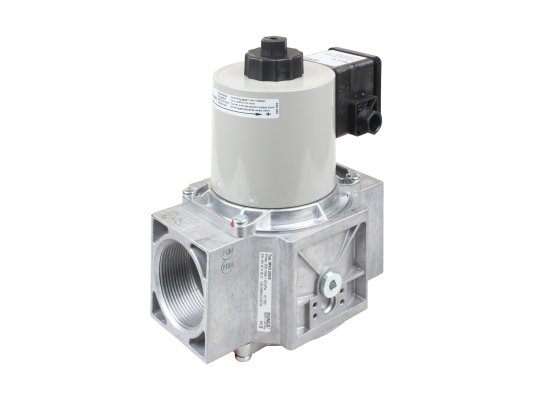

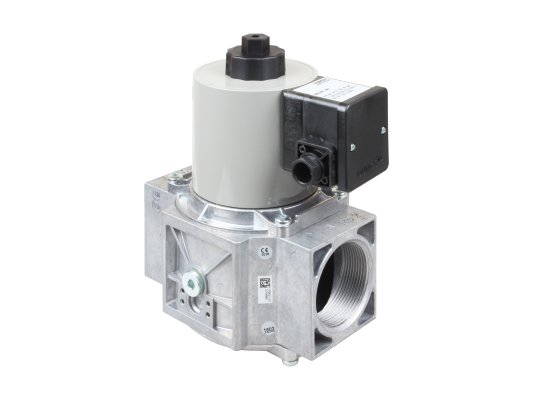

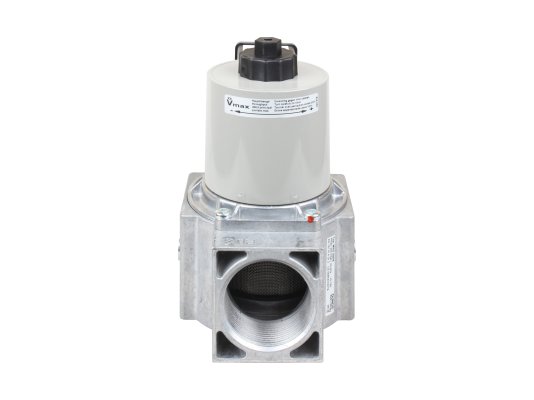

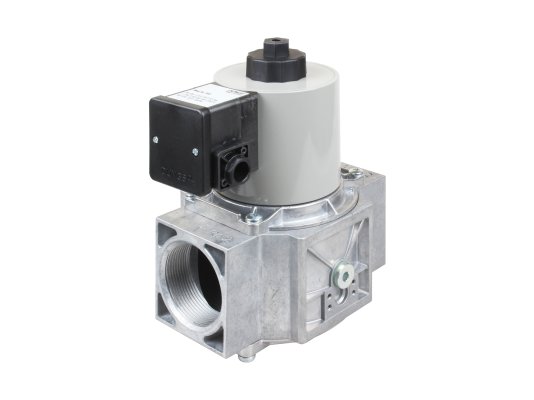

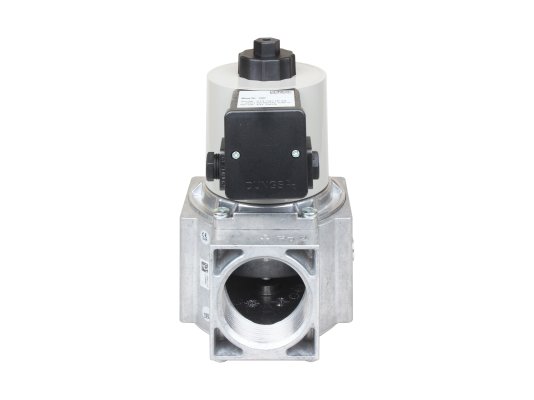

Электромагнитный клапан, одноступенчатый Dungs MVD 220/5 110 V, арт: 195540 – небольшой, быстродействующая арматура для обеспечения безопасного перекрытия газа, подводимого к горелке. Входит в состав системы автоматического управления газовыми потоками. Хорошо подходит для установок с давлением газа до 200 мбар.

Особенности клапана серии MVD:

• одноступенчатый нормально-закрытый э/м клапан класса А, гр.2 по EN 161;
• быстрое срабатывание, время открытия и закрытия 1 сек.;
• возможность ручной регулировки главного потока с помощью дросселя;
• точки для подключения измерительных устройств;
• литой корпус из алюминия, конструктивные части из нержавейки, латуни (возможно исполнение без цветных металлов, по запросу);
• уплотнение седла на основе бутадиен-нитрильного каучука, пригодного для работы с газами и рассчитанного на низкотемпературную эксплуатацию;
• очистка газа сетчатым фильтром из нержавейки с отверстиями 1 мм (установка отдельного газового фильтра обязательна);
• контроль закрытого положения э/м клапана при установке сигнального контакта;
• пыле-, влагонепроницаемость корпуса класса IP54.

Рабочая среда

Электромагнитные одноступенчатые клапаны Dungs MVD используются в промышленных системах сжигания газа семейства I-III, неагрессивных газов.

Достоинства:

• быстродействие, время закрытия/открытия 1 сек;
• надёжная герметизация потока;
• небольшой габариты корпуса;
• фильтр на входе для защиты уплотнений, сохранения герметичности;
• дроссель для ручной регулировки главного потока;
• уплотнения седла из NBR для низкотемпературной эксплуатации;
• уровень пыле-, влагозащиты катушки и контактов IP54;
• возможность монтажа индикатора положения.

Монтаж клапана и условия эксплуатации

При установке автоматического клапана Dungs MVD магнит должен располагаться вертикально или горизонтально (не перевернутое положение). Для герметичного соединения с газопроводом используются резьбовые фланцы Rp 2. Допустимый диапазон эксплуатационных температур: -15 .+60 °C.
