Описание

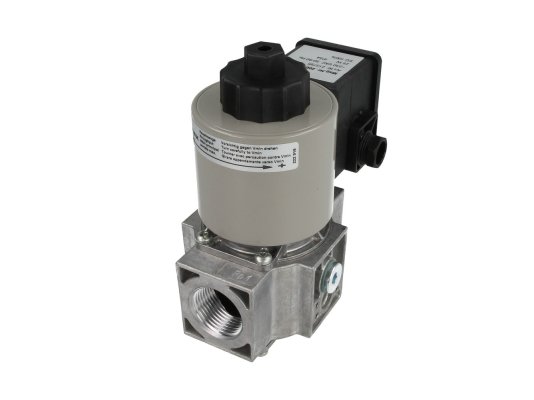

Электромагнитный клапан, одноступенчатый Dungs MVD 503/5 Питание 110 V, арт: 242912 быстро и герметично перекрывает газ в системах автоматического регулирования газовыми потоками. Предназначен для оснащения промышленных газовых горелок с давлением газа в магистрали до 500 мбар.

Основные параметры Dungs MVD

Предохранительно-запорный клапан одноступенчатого типа работает от электросети 110 В, -15%, +10%. Совместим с газами семейства I-III и другой нейтральной газообразной средой. Функцией газовой арматуры является герметичное перекрытие потока, ограничение и открытие подачи газа при эксплуатации различных газовых приборов и оборудования. Нормально-закрытый клапан относится к классу А гр .2 по EN161. Быстро закрывается и быстро открывается ( 1 сек.). Предусмотрен регулятор для настройки основного потока.

Конструктивные особенности линейки Dungs MVD

Газовые электромагнитные клапаны Dungs MVD отличаются надёжным исполнением, компактными размерами, совместимостью с горелками большинства производителей. При изготовлении запорной арматуры использованы износо-, углеводородостойкие материалы: сплав алюминия (корпус), нержавеющая сталь (пружина, толкатель), бутадиен-нитрильный каучук (уплотнения).

На входе потока газа установлена стальная сетка с мелкими отверстиями (1 мм), сдерживающая грубые частицы, что защищает уплотнения от повреждений, сохраняет герметичность клапана. Для долговечной, бесперебойной службы приборов газовой автоматики производитель рекомендует установить в систему основной газовый фильтр.

Э/м катушка и контакты заизолированы по стандарту IP54 (защита от пыли и твёрдых тел размером более 1 мм, а также брызг, направленных с любой стороны). По желанию заказчика можно усилить электрозащиту до IP65. Электроподключение клапана осуществляется с помощью винтовых клемм. На корпусе предусмотрены места для замеров давления.

Достоинства газовых клапанов линейки MVD:

• моментальное закрытие/ открытие (1 сек.);
• универсальные габариты, конструкция для большинства горелок;
• надёжная герметизация потока;
• корпус и детали из коррозие-, износостойких материалов;
• регулятор расхода для настройки основного потока;
• очистка газа встроенным фильтром с мелкой нержавеющей сеткой;
• надёжная защита катушки и компонентов от пыли / влаги;
• уплотнения из NBR-каучука, стойкие к низкотемпературной эксплуатации;
• возможность установки индикатора закрытого положения (опция).

Монтаж

Клапаны Dungs MVD размещаются в системе горизонтально, вертикально. Крепление на резьбу гарантирует герметичность газовой линии, уменьшает затраты времени. Параметры соединения на входе и выходе: Rp 3/8.Выполнять любые работы с электромагнитным клапаном разрешается только квалифицированному персоналу.
