Описание

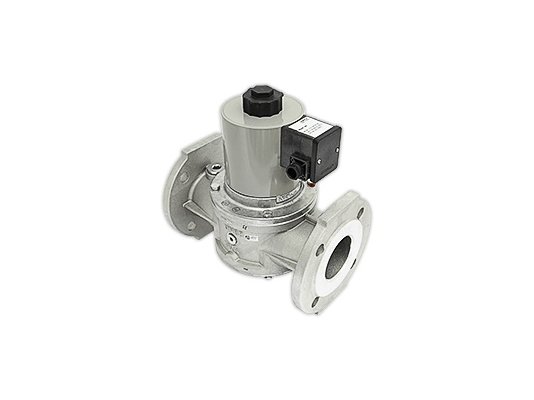

Электромагнитный клапан, одноступенчатый Dungs MVD 5050/5 произведен в соответствии со стандартом DIN EN 161 (класс А, группа 2). Встраивается в системы, потребляющие газ семейства 1, 2, 3 и иные нейтральные газообразные среды. Клапан предназначен для комплектации газовых горелок и других газовых приборов. Рассчитан на максимальное избыточное давление 500 мбар. Характеризуется быстрым срабатыванием. Является частью системы безопасности работы горелки, мгновенно перекрывает поток газа, направляемого на горение для исключения риска аварийных ситуаций.

Конструкция и особенности

• Автоматический запорный клапан одноступенчатого действия является «нормальным закрытым». Время замыкания / размыкания контакта – менее одной секунды.
• Компактный корпус произведен из износостойких материалов, рассчитанных на долговечную службу, безопасную эксплуатацию и совместимых с составом газообразной среды.
• Корпус и основные элементы клапана произведён из алюминия, стали и бронзы, уплотнители – из высококачественной резины на основе бутадиен-нитрильного каучука.
• Электрозащита корпуса соответствует евростандарту IP 54. Доступно усиление защиты до IP 65 по запросу покупателя. Конструкция клапана рассчитана на эксплуатацию в широком диапазоне температур, от -15 до +60 °C.
• Для предотвращения порчи и повреждений устройства на входе установлена металлическая сетка с сечением 1 мм. Дополнительно производитель рекомендует установить основной газовый фильтр.
• Ограничение потока газа осуществляется с помощью ручной регулировки основного расхода.
• Клапан может встраиваться в вертикальный и горизонтальный газопровод. Фланцевое соединение DN 50 гарантирует надежность сборки.
• Подключение к сети осуществляется через кабельный ввод PG. Доступна возможность установки концевого контакта K01/1 для контроля закрытого положения.

Достоинства:

• быстродействие (время закрытия/открытия 1 сек);
• для систем с давлением до 500 мбар;
• ручной регулятор расхода для настройки потока;
• надёжная электрозащита от пыли и влаги (класс IP54);
• уплотнения из резины на основе NBR;
• вариативность монтажа – в горизонтальный и вертикальный газопровод;
• металлический сетчатый фильтр для защиты от крупных частиц (от 1 мм);
• широкий диапазон эксплуатационных температур;
• компактность, универсальные габариты;
• возможность установки конечного выключателя.

Э/м клапан, одноступенчатый Dungs MVD 5050/5 артикул 170690 – это сертифицированное, надёжное и долговечное устройство от авторитетного производителя из Германии. Оптимальное решение для оснащения системы безопасности газовой установки.
