Описание

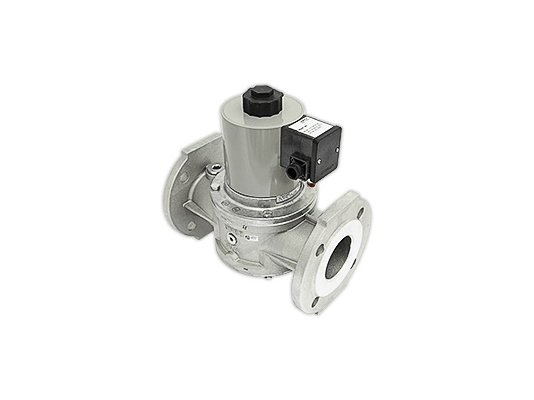

Электромагнитный клапан, одноступенчатый Dungs MVD 5100/5 быстро открывается и быстро закрывается. Встраивается в систему безопасности газовой горелки. Произведен по стандарту DIN EN 161 (класс А, группа 2). Клапан рассчитан на максимальное избыточное давление 500 мбар и работу с газами семейства 1, 2, 3, а также иными нейтральными газообразными средами. Функцией клапана является автоматическое закрытие / открытие газового потока, подаваемого на горение.
Конструкция и особенности
- Э/м запорный клапан является «нормальным закрытым», выделяется быстрым срабатыванием. На запирание / отпирание потока уходит менее 1 секунды.
- Износостойкий корпус защищает внутренние компоненты от внешних воздействий. Уровень пыле-, влагозащиты соответствует стандарту IP 54. По запросу потребителя защиту можно усилить до IP 65.
- При изготовлении конструкции клапана использованы материалы, стойкие к составу газа, механическим и атмосферным воздействиям, коррозии. Корпус и ключевые детали произведены из алюминия, стали и бронзы, уплотнители – из бутадиен-нитрильного каучука.
- Входящий газ проходит через сетчатый фильтр, очищаясь от крупных загрязнений (более 1 мм). Для более тщательной очистки газа производитель рекомендует установить основной газовый фильтр.
- Запорный клапан стабильно выполняет свои функции при температуре окружающего воздуха от -15 до + 60 градусов.
- Для корректировки основного расхода подаваемого газа предусмотрен ручной регулятор. Клапан может встраиваться в газопровод в вертикальном и горизонтальном положении. Соединение осуществляется с помощью фланца DN 100.
- Подключение к источнику электропитания осуществляется через кабельный ввод PG. Дополнительно можно установить концевой контакт K01/1.
Достоинства:
- быстрое срабатывание (менее 1 сек.);
- для систем с давлением до 500 мбар;
- надёжная защита корпуса (класс IP 54);
- износостойкие уплотнения из NBR;
- монтаж в горизонтальном или вертикальном положении;
- регулятор расхода для настройки потока газа;
- сетчатый металлический фильтр для удаления мусора;
- эксплуатация при температуре от -15 до + 60 градусов;
- надёжное фланцевое соединение;
- возможность установки концевого выключателя;
- нетребовательность в обслуживании.
Все оборудование сертифицировано и готово к использованию.
