Описание

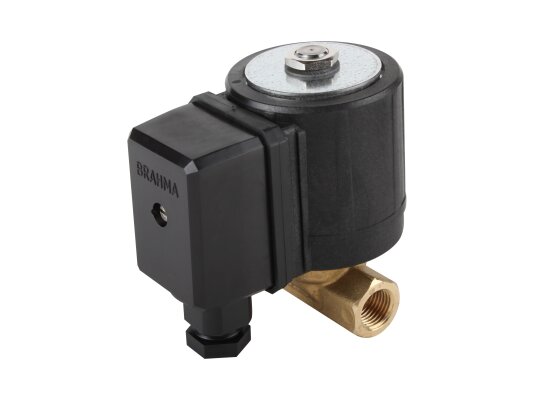

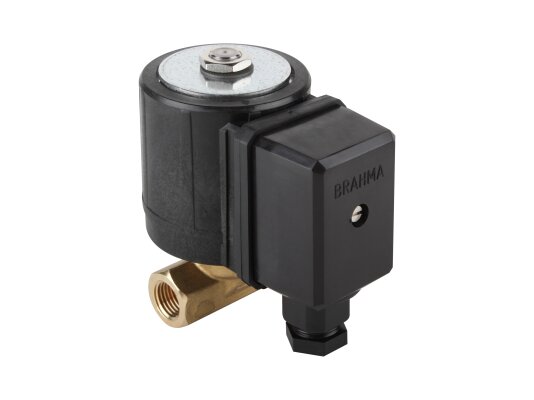

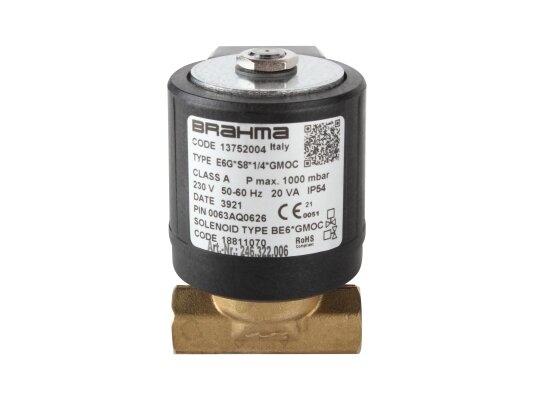

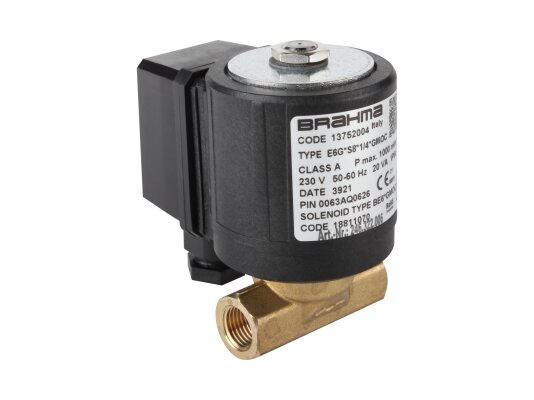

Газовый электромагнитный клапан Brahma E6G*S8*1/4*GMOC 13752004 встраивается в газовые установки с расходом газа до 2 м 3/ч и давлением до 1000 мбар. Сертифицирован в соответствии со стандартом EN161, класс А, группа 2. Отличается быстродействием, стойкостью к низким температурам, коррозии, нагрузкам. Хорошо подходит для промышленного и бытового применения.

Устройство и особенности

Газовый клапан нормально-закрытого типа подключается к сети 230 В. Встроенная выпрямительная схема обеспечивает бесшумную работу устройства. Электромагнитная катушка защищена от внешних воздействий по стандарту IP 54.

Клапан может размещаться в помещениях и уличных условиях. Попавшие в корпус мелкие частицы не оказывают негативного влияния на работу оборудования. При эксплуатации требуется защитить устройство от попадания струй воды. Допустимая температура окружающей среды: от -10 до +60 °C.

Корпус электромагнитного газового клапана отлит под давлением из сплава латуни, устойчивого к коррозии, механическим нагрузкам.

Отличия модели:

• быстрое срабатывание, время открытия и закрытия 1 сек.;
• отверстие диаметром 8 мм;
• резьбовое соединение Rp 1/4;
• максимальное давление газа – 1000 мбар;
• подключение через клеммную колодку;
• питание постоянным током (выпрямительная схема).

Установка газового клапана Brahma E6G

Монтаж газового э/м клапана осуществляется в любом положении. При установке требуется:

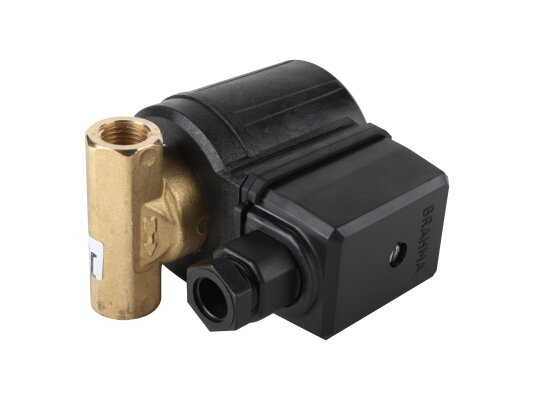

• совместить указатель стрелки на корпусе с направлением движения потока газа;
• исключить попадание внутрь корпуса грязи и посторонних предметов;
• разместить перед клапаном регулятор давления в системах с давлением в магистрали выше 1 бар.
