Описание

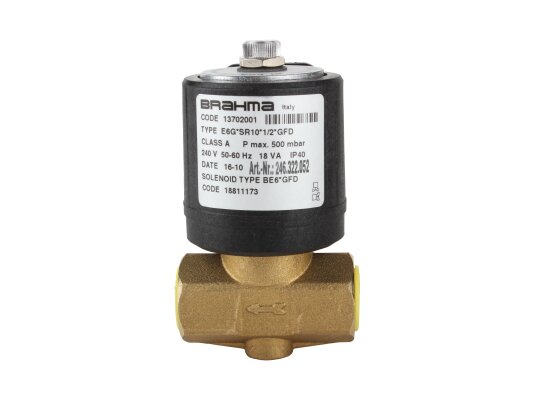

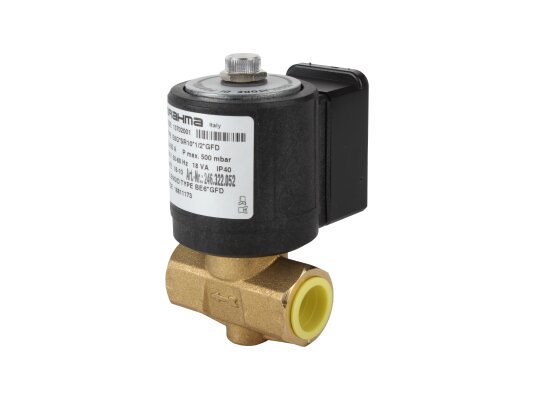

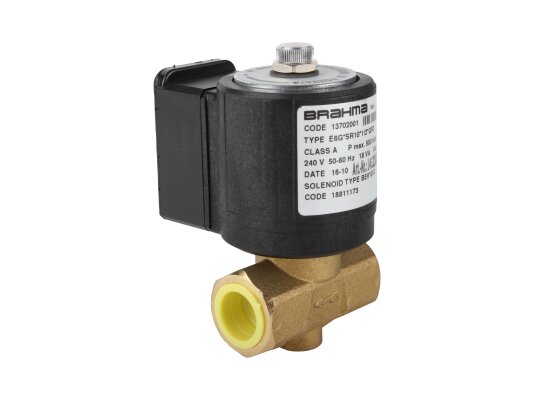

Газовый электромагнитный клапан Brahma E6G*SR10*1/2*GFD 13702001 отвечает нормам EN161, соответствует классу А группы 2. Быстро открывается и быстро закрывается (время срабатывания 1 секунды). Является важной частью системы управления подачей газа промышленных и бытовых установок с расходом до 3,9 м 3/ч и давлением до 0,5 бар.

Устройство и особенности

Нормально-закрытый электромагнитный клапан подключается к сети 240 В. В состав устройства входит электромагнитная катушка на постоянном токе, регулятор расхода газа. Встроенная выпрямительная схема способствует бесшумной работе клапана.

Корпус отлит из латуни, что способствует ряд преимуществ, в т. ч. высокую устойчивость к образованию коррозии, механическим нагрузкам, продолжительный срок службы. Уровень защиты от пыли и влаги соответствует стандарту IP 40, что исключает попадание в корпус грубых частиц размером более 1 мм и позволяет размещать устройство только в сухих помещениях без скопления пыли. Допустимые температуры эксплуатации: от -10 до +60 °C.

Отличия модели:

• возможность настройки расхода газа;
• отверстие диаметром 10 мм;
• максимальное время открытия и закрытия – 1 сек.;
• резьбовое соединение Rp 1/2 с трубопроводом (на входе и выходе);

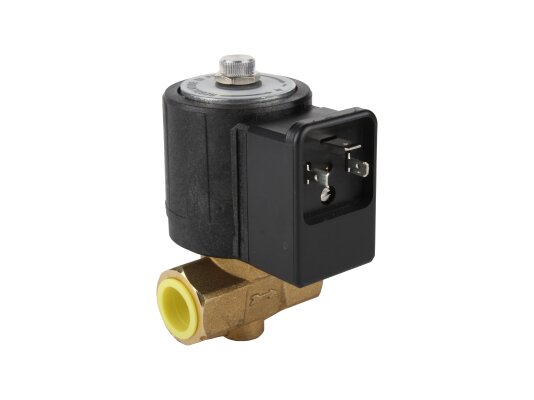

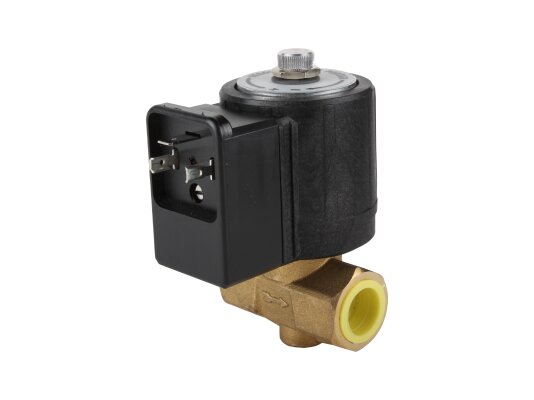

• быстроразъемное штекерное соединение.

Условия монтажа

При установке электромагнитного газового клапана требуется совместить указатель стрелки на корпусе с направлением движения потока газа. Для соединения с трубопроводом используется шестигранный ключ. Нельзя допускать проникновение внутрь корпуса посторонних предметов, использовать в системах с давление газа, превышающим максимально допустимое. Монтаж возможен как в горизонтальный, так и в вертикальный газопровод.
