Описание

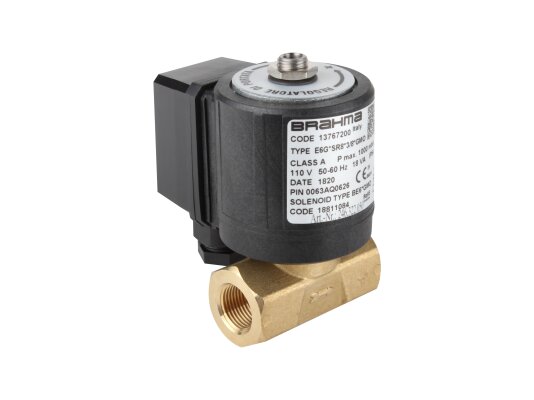

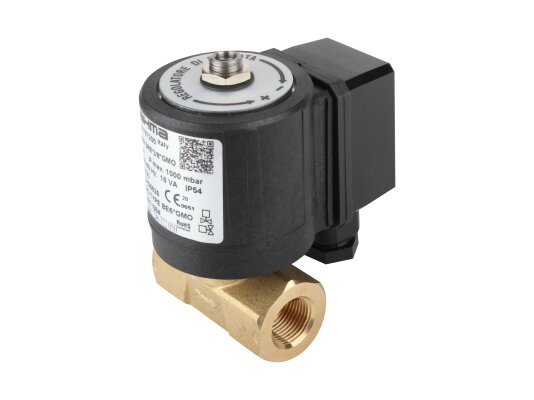

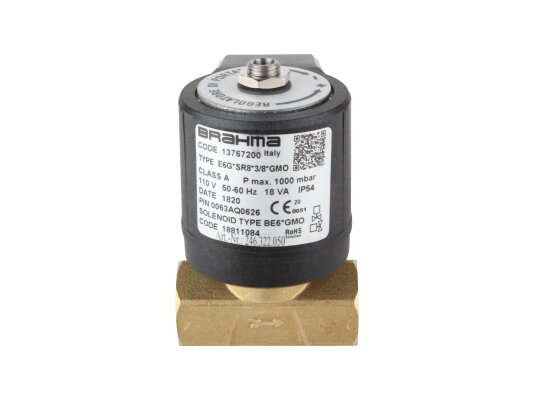

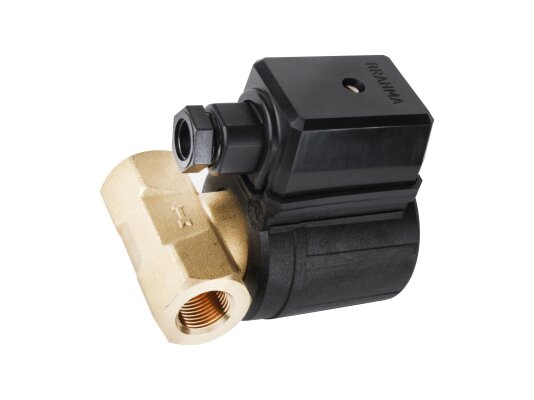

Газовый электромагнитный клапан Brahma E6G*SR8*3/8*GMO 13767200 применяется в системах автоматического управления подачей газа на горелку. Встраивается в газовые установки с расходом до 2 м 3/ч и давлением не выше 1 бар. Устройство сертифицировано по стандартам EN161, соответствует классу А группы 2. Отличается надёжным исполнением, быстрым срабатыванием, вариативностью монтажа, устойчивостью к низким температурам.

Устройство и особенности

Клапан является нормально-закрытым. Корпус произведён из коррозиестойкой латуни, отлитой под давлением. В состав клапана входит электромагнитная катушка на постоянном токе, регулятор расхода. Встроенная выпрямительная схема способствует бесшумной работе клапана. По уровню пылевлагозащиты клапан соответствует стандарту IP 54 и может размещаться в помещениях и на улице при условии защиты от прямых струй воды.

Отличия модели:

• возможность корректировки расхода;
• отверстие диаметром 8 мм;
• открытие и закрытие в течение менее 1 сек.;
• отверстия с резьбой Rp 3/8 для соединения с трубопроводом;
• подключение с помощью клеммной колодки;
• рабочее напряжение 110 В.

Условия монтажа

Установка газового э/м клапана осуществляется на вертикальный и горизонтальный трубопровод. Важно обеспечить:

• правильное позиционирование с учётом направления движения потока газа;
• защиту от проникновения внутрь корпуса посторонних предметов;
• соблюдение ограничений максимального входного давления газа;
• защиту от образования льда, конденсата, попадания влаги.
