Описание

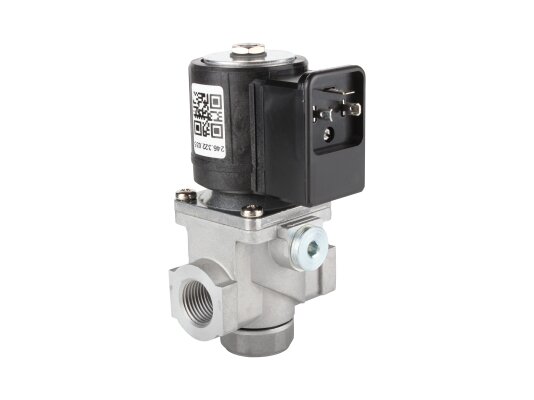

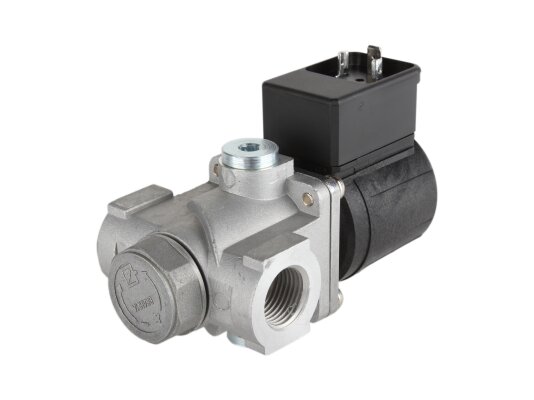

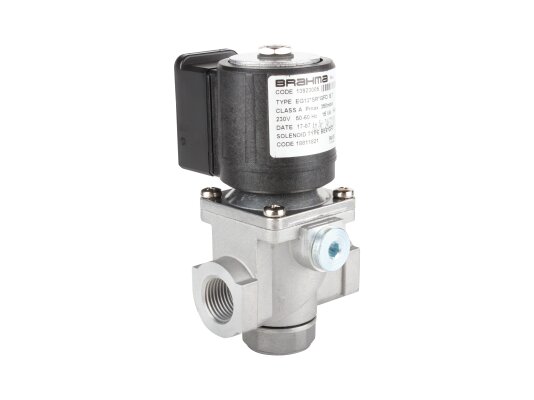

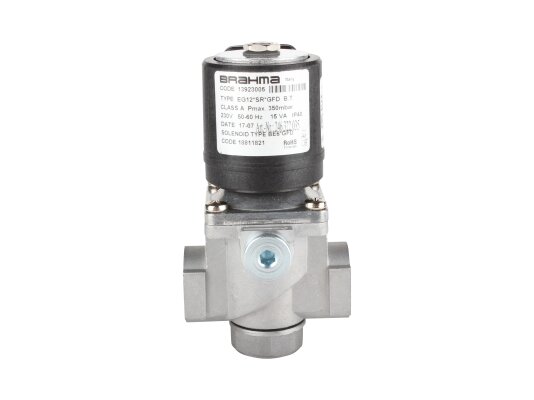

Газовый электромагнитный клапан Brahma EG12*SR*GFD 13923005 применяется в системах подачи газа промышленных и бытовых установок с расходом до 7,5 м 3/ч. Сертифицирован в соответствии со стандартом EN161. Относится к классу А группы 2. Выделяется быстродействием, надёжной конструкцией, стойкостью к низким температурам, компактными габаритами.

Устройство и особенности

Э/м нормально-закрытый клапан собран в литом под давлением корпусе из алюминия, стойкого к коррозии и уларам. Катушка управления подключается к сети 230 В, работает на постоянном токе за счет встроенного выпрямителя. Предусмотрен регулятор расхода газа. Встроенная выпрямительная схема даёт способность сделать работу клапана максимально бесшумной. Уровень электрозащиты корпуса от пыли и влаги соответствует стандарту IP 40.

Отличия модели:

• возможность регулировки потока;
• бесшумная работа;
• быстрое срабатывание, время закрытия и открытия 1 сек.;
• подключение с помощью быстроразъемного соединения (DIN-штекер);
• максимальное давление газа – 350 мбар;
• питание от сети 230 В.

Размещение Brahma EG12

Клапан может использоваться в незапылённых помещениях невысокой влажности при условии исключения попадания на корпус брызг и струй воды. Рассчитан на эксплуатацию при температурах окружающего воздуха от -10 до +60 °C.

Монтаж и ограничения

Газовый электромагнитный клапан Brahma EG12 может встраиваться в вертикальный или горизонтальный газопровод. Направление, указанное стрелкой на корпусе, должно совпадать с движением потока газа. Запрещается использовать клапан в системах с давлением выше максимально допустимого. При установке следует исключить попадание в корпус посторонних предметов во избежание потери герметичности и риска возникновения аварийной ситуации.
