Описание

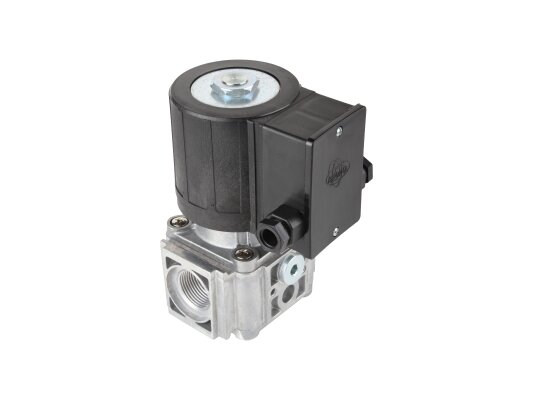

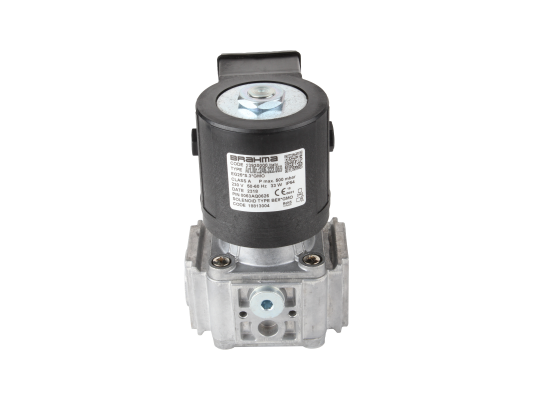

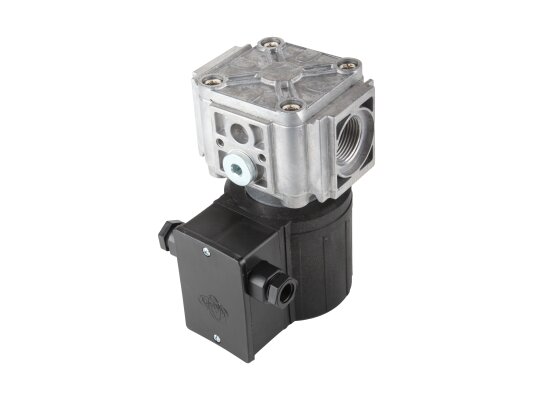

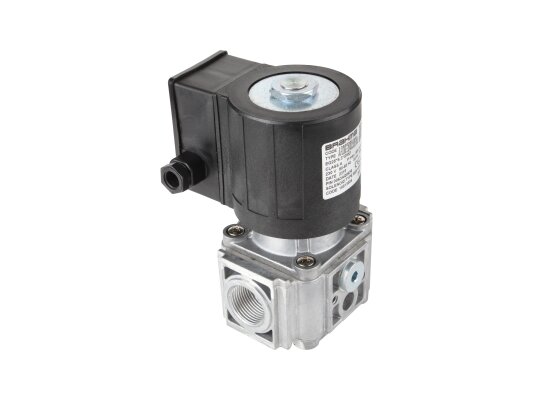

Газовый электромагнитный клапан Brahma EG25*S.3*GMO 13930000 встраивается в газовые промышленные и бытовые установки с расходом газа до 15 м 3/ч и давлением до 500 мбар. Сертифицирован по EN161, класс А, группа 2. Версия с быстрым открытием.

Устройство и особенности

Клапан относится к устройствам нормально-закрытого типа. Подключается к сети 230 В. Вследствие того что встроенному выпрямителю электромагнитная катушка работает от постоянного тока. Сетчатый фильтр, установленный на входе потока, препятствует проникновению грубых частиц размером от 1 мм.

Катушка защищена алюминиевым литым корпусом, который не подвергается механическим нагрузкам, коррозии, перепадам температур. По степени защищенности от пыли и влаги клапан соответствует стандарту IP 54.

Отличия модели:

• быстрое закрытие и открытие, 1 сек.;
• резьбовое соединение с трубой Rp 3/4;
• максимальное давление газа – 500 мбар;
• питание постоянным током (выпрямительная схема).

Монтаж и использование Brahma EG25

Э/м клапан Brahma EG25 может встраиваться в горизонтальную и вертикальную газовую магистраль. При установке стрелка на корпусе клапана должна совпадать с направлением потока газа. Запрещено использовать клапан в системах, где давление газа превышает максимально допустимое. При монтаже требуется исключить попадание внутрь клапана посторонних предметов и грязи.

Достоинства:

• коррозиестойкий корпус;
• сетчатый фильтр на входе потока;
• бесшумная работа;
• универсальное применение;
• защита катушки класса IP 54.

Соединение э/м клапанов

Для обеспечения герметичности можно соединить два клапана с помощью двух крепежных кронштейнов и уплотнительного кольца.
