Описание

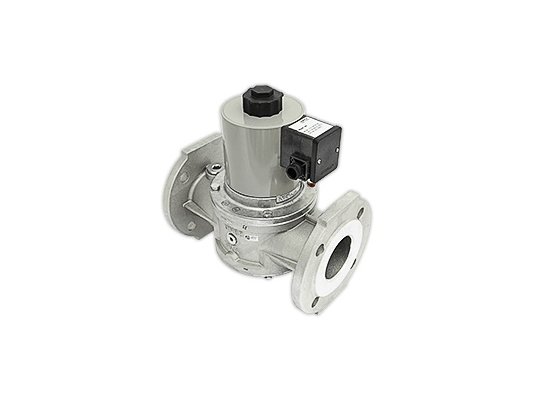

Газовый электромагнитный клапан Dungs MVD 2065/5 24-28 V, арт: 172250 – автоматическое запорное устройство для газовых установок с максимальным давлением 200 мбар. Характеризуется быстрым срабатыванием, надёжной работой в условиях низких температур, совместимостью с горелками большинства брендов. Надежно и быстро отсекает поток, ограничивает и открывает подачу газа.

Основные параметры и особенности газового клапана:

• одноступенчатый клапан нормально-закрытого типа класса А, гр.2 по EN 161;
• быстрое срабатывание, время открытия и закрытия 1 сек.;
• возможность ручной регулировки расхода с помощью дросселя;
• катушка управления потребляемой мощностью 100 Вт;
• высокопрочный алюминиевый корпус с фланцевым соединением DN 65;
• места для подключения устройств контроля давления;
• детали из нержавеющей стали, латуни (доступна версия без цветных металлов);
• уплотнение седла на основе NBR-каучука, пригодного для работы с газами согласно G260/I и рассчитанного на низкотемпературные условия эксплуатации;
• фильтрация входящего потока благодаря встроенной стальной сетке с отверстиями 1 мм (для защиты всего газопровода требуется монтаж отдельного газового фильтра);
• мониторинг закрытого положения при подключении индикатора;
• пыле-, влагонепроницаемость корпуса класса IP54 (возможно усиление герметичности до IP65 по запросу).

Рабочая среда и применение

Электромагнитные одноступенчатые клапаны Dungs MVD рассчитаны на работу с газами семейства I-III, неагрессивными газами. Используются в промышленных системах сжигания, отопительных установках. Совместимы с горелками большинства производителей (Elco, Lamborghini, Viessmann, Riello, Oilon, Ecoflam, Baltur, Buderus, Wieshaupt и пр.).

Достоинства:

• быстродействие, время закрытия/открытия 1 сек;
• универсальная, малогабаритный конструкция;
• надёжная герметизация потока;
• фильтр для очистки газа от грубых частиц и примесей;
• дроссель для ручной регулировки расхода;
• износо-, температуростойкие уплотнения седла на основе NBR-каучука;
• уровень пыле-, влагозащиты катушки и контактов IP54;
• нетребовательность в обслуживании;
• возможность установки сигнального контакта для индикации положения.

Монтаж клапана и условия эксплуатации

При установке электромагнитного газового клапана Dungs MVD магнит должен располагаться вертикально или горизонтально. Для герметичного соединения с газопроводом используются фланцы DN 65. Запорная арматура рассчитана на эксплуатацию при температурах окружающей среды: -15.+60 °C.
