Описание

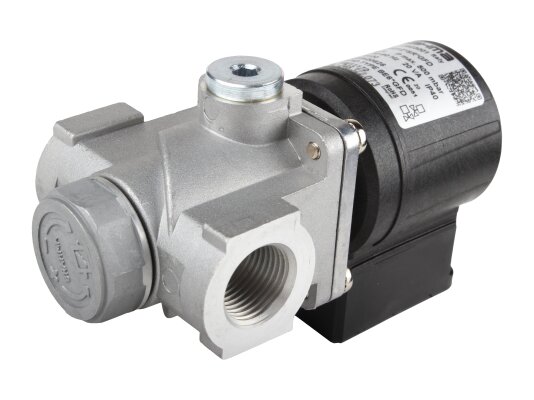

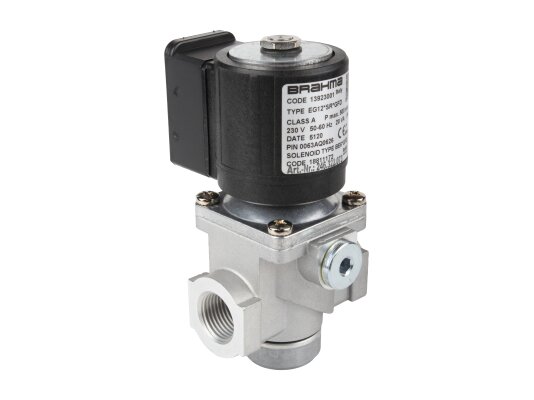

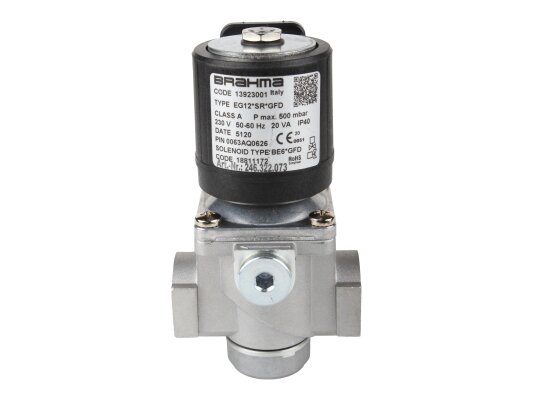

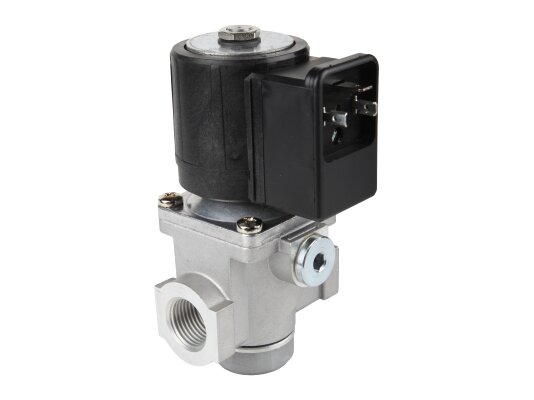

Газовый электромагнитный клапан Elco EG12*SR*GFD 13923001 является нормально-закрытым устройством запирания потока и применяется в системах регулирования подачи газа с давлением до 500 мбар и расходом до 7,5 м 3/ч. Сертифицирован в соответствии со стандартом EN161, класс А.

Устройство и особенности

Э/м клапан собран в литом под давлением корпусе из алюминия, стойкого к механическим, температурным воздействиям, коррозии. Катушка управления подключается к сети 230 В, работает на постоянном токе за счёт встроенному выпрямителю. Конструкцией предусмотрена возможность регулировки расхода газа. Встроенная выпрямительная схема даёт способность сделать работу газового клапана максимально бесшумной. По уровню электрозащиты корпуса от пыли и влаги клапан соответствует стандарту IP 40 (защита от пылевых частиц размером от 1 мм, без влагозащиты).

Отличия модели:

• возможность корректировки расхода газа;
• бесшумное быстрое открытие;
• время срабатывания 1 сек.;

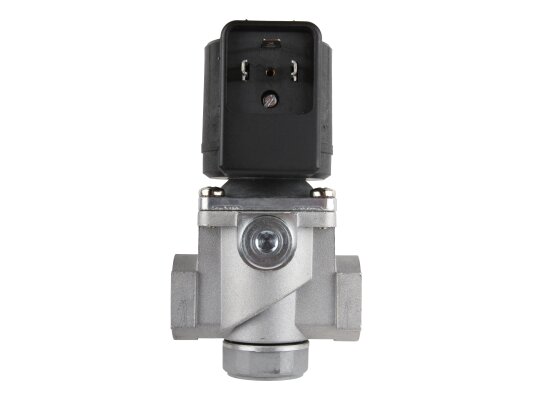

• подключение через DIN-штекер;
• присоединение к трубопроводу на резьбу Rp 1/2 ;
• максимальное давление газа – 500 мбар;
• для газовых одноступенчатых горелок;
• питание от сети 230 В.

Размещение Elco EG12

Клапан может использоваться в помещениях невысокой влажности без скоплений пыли при условии исключении попадания на корпус брызг и струй воды. Эксплуатационные температуры: от -10 до +60 °C.

Требования по монтажу

Газовый электромагнитный клапан Elco EG12 может устанавливаться в вертикальный или горизонтальный трубопровод. При монтаже следует совместить направление, указанное стрелкой на корпусе, с движением потока газа. Запрещено использовать клапан в системах с давлением газа, превышающим максимально допустимое значение. При установке необходимо исключить попадание в корпус посторонних предметов, чтобы не нарушить функциональность устройства.
