Описание

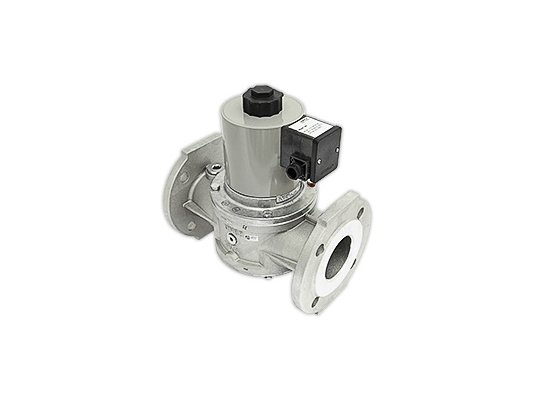

Газовый электромагнитный клапан Elco MVD 2080/5, арт: 65313215 является одноступенчатым автоматическим запорным устройством нормально-закрытого типа. Соответствует стандарту EN161, класс А, группа 2. Применяется в газовых горелках и приборах с давлением не выше 200 мбар.
Особенности:
- быстродействующий клапан нормально-закрытого типа;
- надёжная работа, прочная ремонтопригодная конструкция;
- ручное ограничение объёма протекающего газа путём регулировки главного расхода;
- максимальное давление газа на входе – 200 мбар;
- напряжение питания: 230 В +10%, -15%;
- уровень электрозащиты – IP 54;
- фланцевое соединение DN 80;
- подключение измерительных приборов G 1/4 по ISO 118;
- температура эксплуатации: от -15 до + 60° (окружающая среда);
- положение при монтаже – вертикальное/ горизонтальное;
- возможность установки индикатора закрытого положения клапана;
- проводка выпрямителя с подавлением радиопомех;
- клеммная коробка с резьбовым соединением PG.
Устройство и комплектация
Elco MVD состоит из корпуса, сетчатого фильтра, тарелки клапана, закрывающей пружины, арматуры, электромагнитной катушки, электрического подключения. Корпус и детали клапана сделан из алюминия, стали, латуни, уплотнения – из бутадиен-нитрильного каучука. На входе потока размещен сетчатый фильтр с ячейками 1 мм. Электромагнитная катушка работает от постоянного тока.
Применение
Газовый электромагнитный клапан Elco MVD применяется для защиты, ограничения, перекрытия и открытия подачи газа к газовым горелкам и прибором. Может работать с газами семейства 1-3 и другой нейтральной газообразной средой.
