Описание

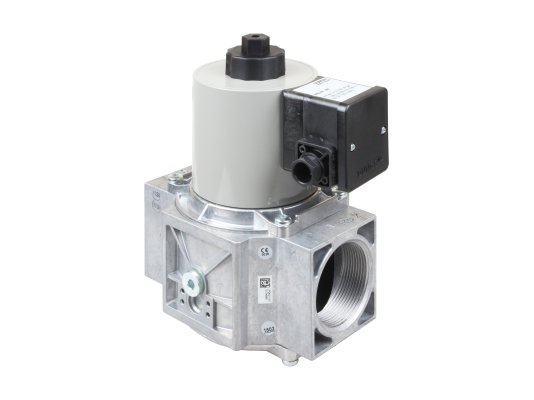

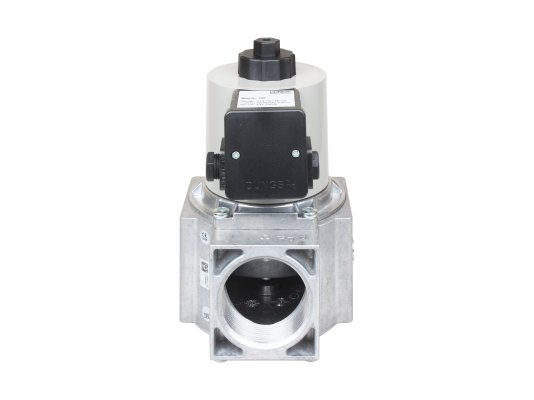

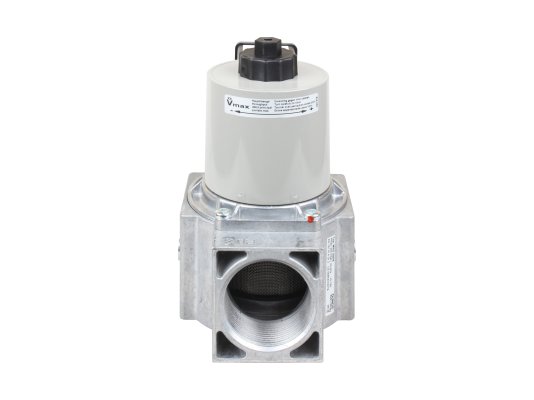

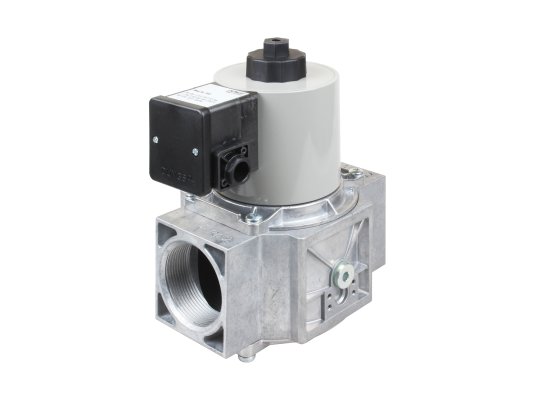

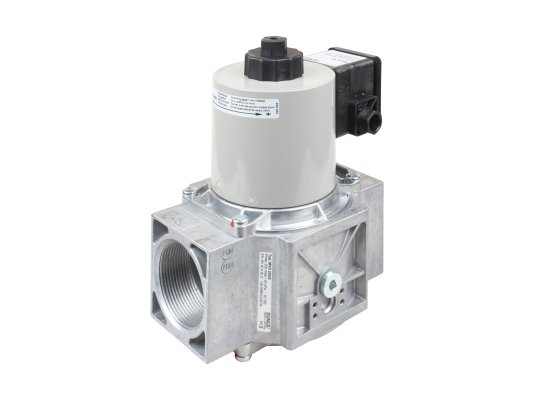

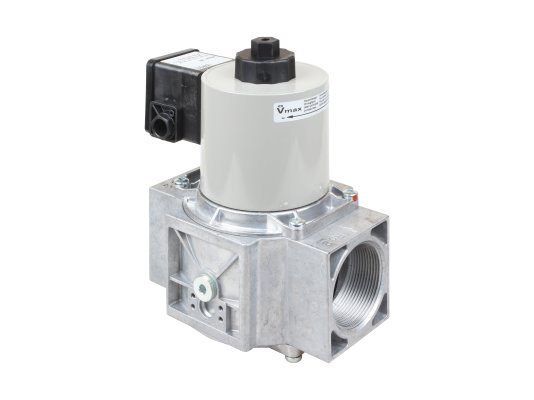

Газовый электромагнитный клапан Elco MVD 220/5, арт: 65327146 служит для систем автоматического управления подачей газа на горение. Герметично перекрывает поток, обеспечивая безопасную эксплуатацию газоиспользующей установки. Сертифицирован по стандарту EN161, класс А, группа 2. Рассчитан на давление газа до 200 мбар.
Особенности и преимущества:
- для газов семейства 1-3 и другой нейтральной газообразной среды;
- запорный клапан нормально-закрытого типа;
- надёжная работа, прочная, ремонтопригодная конструкция;
- ручная корректировка объёма протекающего газа;
- максимальное давление газа на входе – 200 мбар;
- быстрое открытие и закрытие, 1 сек.;
- работа от сети питания: 230 В +10%, -15%;
- пыле-, влагозащита класса IP 54;
- параметры соединения на входе/ выходе – Rp 2;
- точки подключения контрольных приборов G 1/4 по ISO 118;
- возможность установки индикатора закрытого положения клапана;
- подавление радиопомех;
- подключение – клеммная коробка с резьбовым соединением PG.
Устройство и комплектация
Elco MVD состоит из прочного металлического корпуса, фильтра, тарелки клапана, запирающей пружины, арматуры, электромагнитной катушки, электрических компонентов. Корпус и основные детали клапана изготовлен из алюминия, стали, латуни, уплотнения – из бутадиен-нитрильного каучука. На входе смонтирован сетчатый металлический фильтр с отверстиями 1 мм, что сохраняет герметичность клапана и предотвращает повреждение последующих устройств. Электромагнитная катушка работает от постоянного тока. Предусмотрено ручное ограничение объёма проходящего газа путём регулировки главного расхода.
Установка и эксплуатация
Клапан Elco MVD 220/5 может размещаться в вертикальный или горизонтальный газопровод. Уровень пылевлагозащиты позволяет устанавливать запорное устройство в помещениях и на улице при условии исключения попадания на корпус струй воды. Допустимая температура внешней среды: от -15 до + 60°.
Применение
Газовый электромагнитный клапан Elco MVD хорошо подходит для горелок Elco, Riello, Oilon, Baltur, Wieshaupt, Ecoflam, Buderus, Lamborghini, Viessmann и других производителей. Способствует автоматическое прерывание подачи газа в системах управления и безопасности котлов и тепловых установок.
