Описание

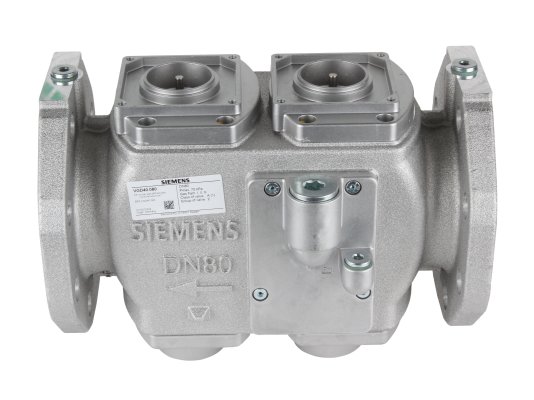

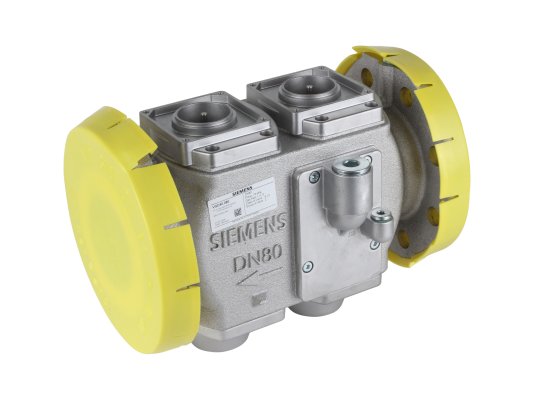

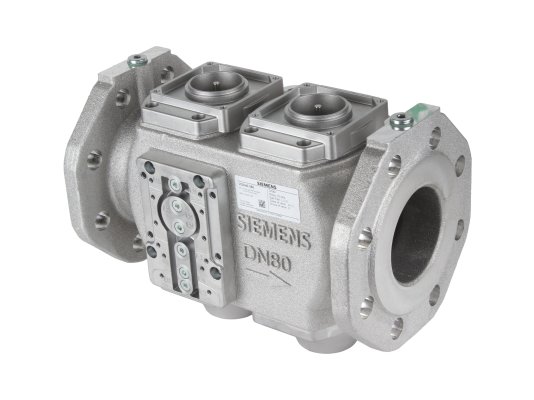

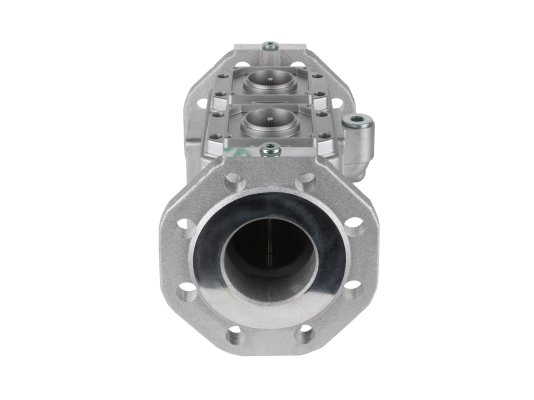

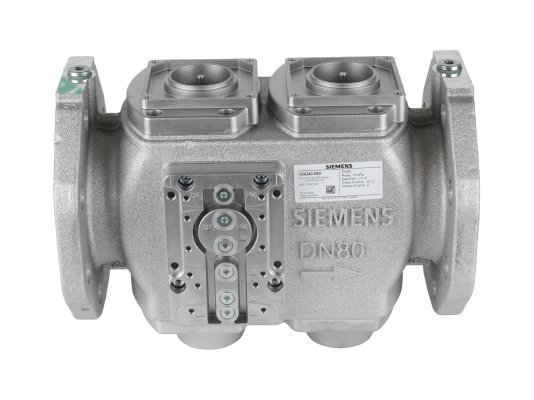

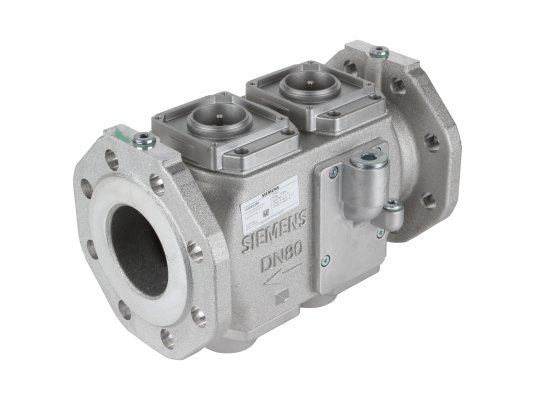

Газовый электромагнитный клапан Elco VGD40.080, арт: 65311583 за счет запатентованных сёдел и надёжной конструкции герметично перекрывает поток газа, исключая утечки. Разработан для использования в системах автоматического управления подачей газа при эксплуатации генераторов горячего воздуха с наддувными горелками. Рассчитан на давление до 700 мбар. Клапан является нормально-закрытым, рассчитан на сложные условия эксплуатации.

Функции Elco VGD40.080

Газовый э/м клапан при работе с электрогидравлическим приводом SKP1 гарантирует запорную функцию. При использовании совместно с приводом SKP2/ SKP5/ SKP7 со встроенным регулятором давления газа служит в качестве регулирующего устройства с функцией отсечения.

Конструкция и особенности

Двойной дисковый клапан Elco VGD оснащен двумя седлами, запираемыми пружинами. Собран в корпусе из литого алюминия, стойкого к коррозии, ударам, перепадам температур. На входе потока установлен сетчатый стальной фильтр, сдерживающий грубые механические частицы размером от 0,9 мм. Нержавеющая сетка создаёт защиту седел, дисков и размещенных после клапана устройств от повреждений. Для монтажа оборудования используются фланцы.

Особенности:

• класс А по стандарту EN 161;
• для работы с газом семейства I.III;
• быстрое закрытие, медленное открытие;
• рабочее давление – не выше 0,7 бар;
• фланцевое присоединение DN 80;
• рабочие температуры: -15.+60 °C (газ).

Монтаж и эксплуатация

Двойной электромагнитный клапан может интегрироваться в вертикальный и горизонтальный газопровод. При монтаже необходимо:

• совместить стрелку на корпусе с направлением потока газа;
• исключить проникновение посторонних предметов внутрь корпуса;
• установить регулятор, понижающий давление, в системах с давлением выше 0,7 бар;
• нанести защитное покрытие при использовании в условиях агрессивной среды.

При монтаже клапана и привода SKP специальный инструмент и дополнительные уплотнения не требуются.
