Описание

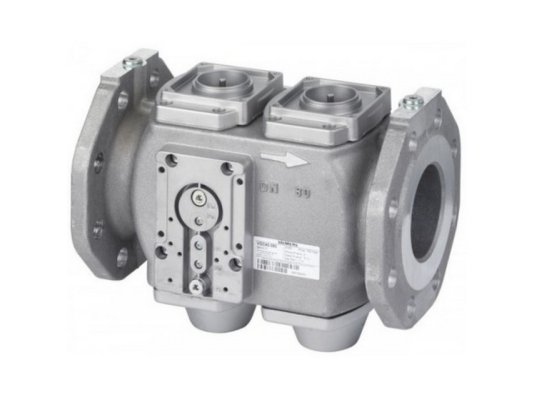

Газовый электромагнитный клапан Elco VGD40.100, арт: 65311590 оснащен запатентованными сёдлами для герметичного перекрытия потока в системах с давлением до 1500 мбар и расходом до 400 м 3/ч. Разработан для интенсивного промышленного применения.

Функции Elco VGD40

Газовый э/м клапан работает с приводами типа SKP. В сочетании с устройством SKP1 служит для запирания потока. При использовании совместно с исполнительными механизмами SKP2/ SKP5/ SKP7, имеющими встроенный регулятор давления газа, применяется в качестве регулирующего устройства с отсечной функцией

Конструкция и особенности

Двойной дисковый клапан собран в корпусе из алюминиевого сплава, что способствует устойчивость к коррозии, механическим и температурным воздействиям. Оснащен двумя седлами, которые запираются прочными пружинами. На входе потока размещен фильтр из нержавеющей стальной сетки с отверстиями 0,9 мм, что предотвращает повреждение сёдел, дисков клапана и установленных после него устройств. Приводы SKP не входят в комплектацию, могут монтироваться при нахождении клапана под давлением.

Особенности:

• класс А, группа 2 по стандарту EN 161;
• работа с газами семейства I.III;
• быстрое закрытие, медленное открытие;
• давление газа на входе – до 1,5 бар;
• фланцевое соединение DN 100;
• рабочие температуры: -15.+60 °C (газ);
• максимальный расход газа – 400 м 3/ч.

Условия монтажа

При установке электромагнитного газового клапана Elco VGD необходимо совместить стрелку на корпусе с направлением движения потока газа. Нельзя допускать проникновение в корпус посторонних предметов. Размещение возможно в горизонтальный и вертикальный газопровод. При монтаже клапана и исполнительного механизма не требуется использование специального инструмента и дополнительных уплотнений.

Принадлежности для Elco VGD40
