Описание

Газовый электромагнитный клапан Elco VGD40.150, арт.: 65325720 гарантирует безопасное и быстрое перекрытие газопровода при эксплуатации промышленных газовых установок с давлением до 1500 мбар и расходом до 700 м 3/ч. Работает в сочетании с приводами SKP. Способствует функцию запирания или эксплуатируется в качестве регулирующего устройства с отсечной функцией (в зависимости от типа исполнительного механизма). Сферой применения являются газовые теплогенераторы, газовые агрегаты совместно с вентиляторными горелками.

Конструкция и особенности

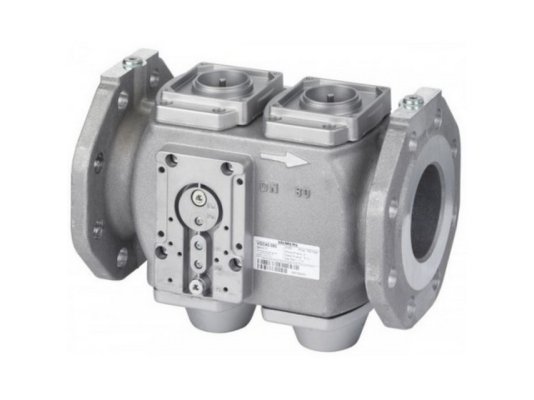

Elco VGD40.150 – двойной дисковый клапан с двумя седлами запатентованной конструкции, закрывающимися с помощью двух пружин. Корпус отлит из коррозиестойкого сплава алюминия. На входе установлен сетчатый фильтр из нержавеющей стали для защиты клапана и последующих устройств от повреждения грубыми частицами размером от 0,9 мм. Для монтажа клапана используются фланцы.

Особенности:

• класс А, группа 2 по стандарту EN 161;
• закрытие максимум 4-6 сек, медленное открытие;
• давление газа – максимум 1,5 бар;
• размер фланцев – DN 150;
• для газовых и комбинированных горелок;
• работа с газом семейства I.III;
• диапазон температур: от -10 до +60 °C;
• максимальный расход газа – 700 м 3/ч.

Монтаж и эксплуатация

Газовый э/м клапан может размещаться в горизонтальный или вертикальный газопровод. Направление стрелки должно соответствовать движению потока газа. При монтаже необходимо исключить попадание грязи и посторонних предметов внутрь корпуса. Для систем с давлением выше допустимого (1500 мбар) необходимо разместить перед клапаном регулятор, уменьшающий давление.

В местах с агрессивным воздействием внешней среды требуется нанести защитное покрытие на корпус. Недопустимо наличие конденсата, льда, воздействие влаги.
