Описание

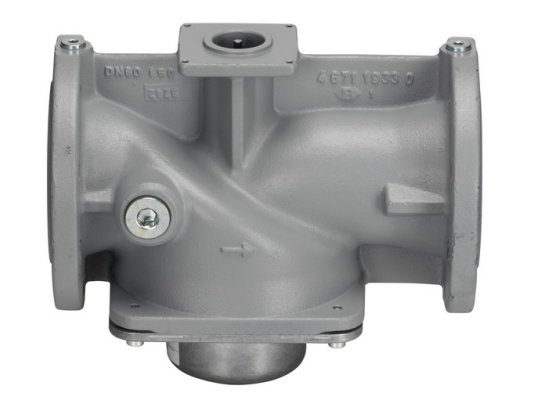

Газовый электромагнитный клапан Elco VGF10.804P разработан для систем управления и регулирования подачи газа при работе промышленных установок с давлением до 600 мбар. Сертифицирован по EN161, класс А группа 2. Конструкция рассчитана на сложные условия эксплуатации и высокое давление.

Особенности:

• сертификация по EN161, класс А группа 2 (с приводом SKP);
• для газов семейства I.III;
• медленнооткрывающийся, быстрозакрывающийся;
• максимальное давление газа – 0,6 бар;
• наличие профиля, ход штока неограничен;
• 2 контрольных точки, параметры соединения: Rp 1/4 ;
• 2 соединения для пилотного газа G 3/4 ;
• монтаж на фланцы DN 80, PN16 по ISO 7005;
• устойчивая работа при эксплуатации в режиме слабого огня;
• расход газа – не более 85,4 м 3/ч.

Конструкция

Корпус двухходового устройства сделан из чугуна. При изготовлении конструкции использованы материалы, стойкие к износу, коррозии, температурным воздействиям. На входе газа размещен фильтр из металлической сетки для очистки потока от грязевых частиц размером более 0,9 мм, что способствует защите клапана и последующих приборов от повреждений и износа.

Применение

Газовые электромагнитные клапаны Elco VGF10 выполняют функцию запирания (с приводом SKP1) или регулирующую функцию с отсечкой потока (с SKP2/ SKP5/ SKP7). Могут использоваться в качестве регулирующего устройства совместно с исполнительным механизмом SQX и адаптером AGA60. Рассчитаны на эксплуатацию в газовых теплогенераторах, промышленных газовых агрегатах, линиях приточного воздуха.

Монтаж и эксплуатация

Возможно размещение клапана на горизонтальной или вертикальной магистрали. Стрелку на корпусе необходимо совместить с направлением движения потока газа. При эксплуатации следует исключить наличие конденсата, обледенение и попадание влаги. Допустимые температуры внешней среды: -10.+60°C, газа: 0.+60°C.
