Описание

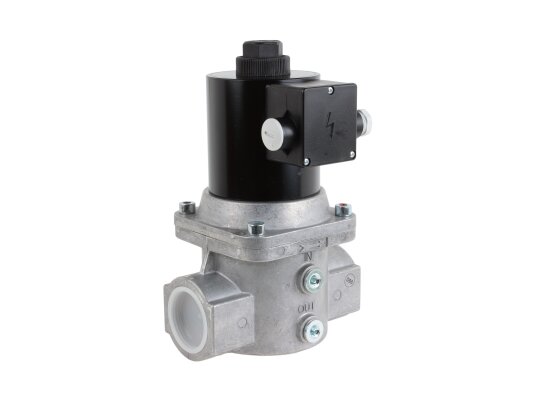

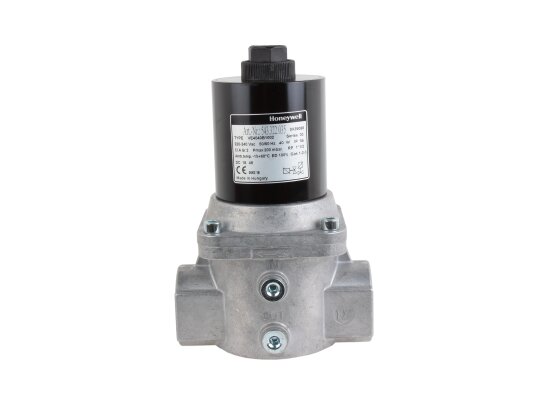

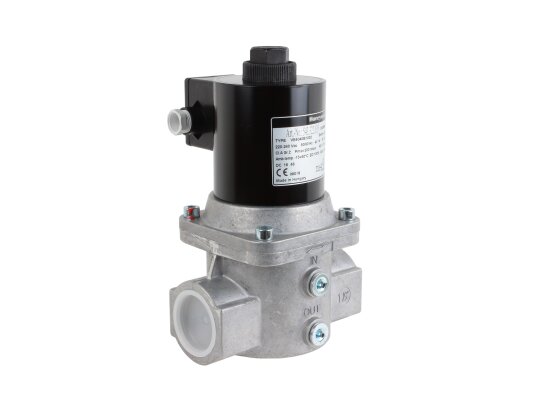

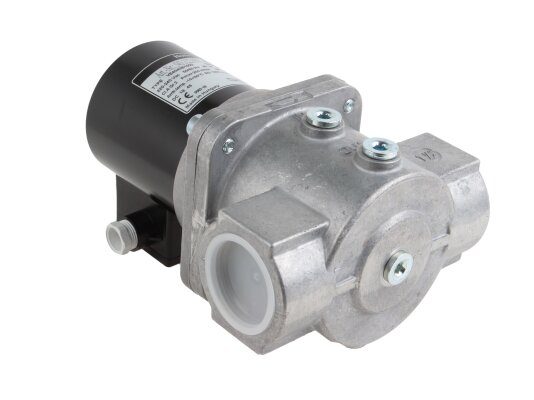

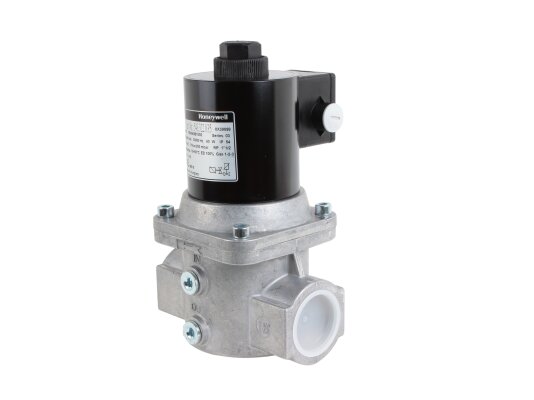

Газовый электромагнитный клапан Honeywell VE4040B1002 является частью систем управления и регулирования потока при эксплуатации газовых установок. Выполняет функцию предохранительного запирающего устройства. Версия с регулируемым максимальным расходом. Клапан быстро срабатывает, закрывая подачу газа на горение менее, чем за 1 сек. Электромагнитное устройство гарантирует безопасную и бесперебойную работу газового оборудования.

Принцип работы

Э/м клапан является нормально-закрытым. Пока на электромагнитной катушке сохраняется рабочее напряжение, клапан находится в открытом положении, газ свободно проходит на горелку. При отключении электропитания клапан мгновенно перекрывает поток, переходя в закрытое положение.

Особенности:

• быстрое срабатывание, 1 сек. (закрытие / открытие);
• предохранительно-запорный орган;
• регулируемый максимальный расход;
• настройка в верхней части корпуса;
• конструкция с ударопрочным корпусом из алюминиевого литья;
• класс пылевлагозащиты внешней оболочки IP 54;
• электропитание от сети 220 В;
• максимальное рабочее давление – 200 мбар;
• катушка может работать непрерывно;
• индикатор закрытого положения (CPI-переключатель) по доп. запросу;
• монтаж в газопроводную магистраль вертикально ± 90 градусов;
• температура эксплуатации: -15…+60 °C;
• заменяемая э/м катушка;
• резьбовое присоединение Rp 1 1/2 согласно ISO 7/1;
• электроподключение с помощью кабельного ввода PG11;
• соответствие нормам CE (EN161), ГОСТ, AGA.

Рабочая среда и применение

Honeywell VE4040B1002 применяется в системах, потребляющих неагрессивные виды газа, воздух. Модификация для биогаза поставляется по запросу. Клапан служит для регулирования потока газа в газовые горелки, котлы отопления, системы теплоснабжения, печи.
