Описание

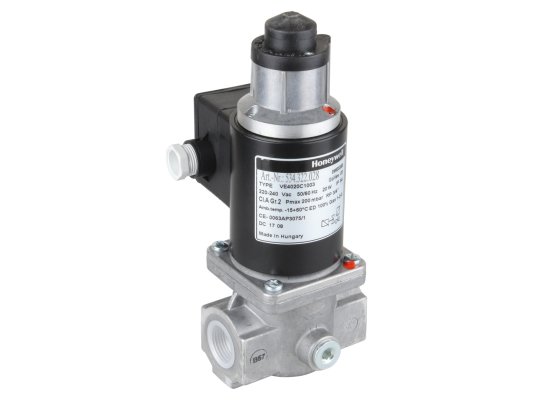

Газовый электромагнитный клапан Honeywell VE4050C1117 участвует в управлении подачей газа на горение. Входит в линейку с регулируемым максимальным расходом и временем открытия. Э/м клапан герметично запирает поток, исключает утечки. Рассчитан на максимальное давление газа 360 мбар.

Основные параметры

• Э/м клапан является нормально-закрытым, класса «А». Открыт когда на катушку поступает напряжение, не препятствует движению потока. Мгновенно закрывается при потере питания, срабатывание в течение 1 секунды.
• На заводе время открытия отрегулировано на 6 сек. при пропускной способности 80% от максимальной, давлении газа 30 мбар и внешней температуре +20°C. При других температурах окружающего воздуха этот показатель может изменяться не более чем на ± 4 сек. Время открытия затвора устанавливается в диапазоне 1-30 сек.
• Э/м клапан даёт способность регулировать максимальный расход. Все настройки выполняются в верхней части корпуса, под крышкой. Рабочей средой является природный газ, пропан, воздух. По доп. запросу возможно исполнение для биогаза.

Устройство и установка

Э/м газовый клапан Honeywell VE4050C1117 оснащен коррозиестойким корпусом, отлитым под давлением из алюминия. Э/м катушка надежно заизолирована от попадания твёрдых частиц и воды (полная защита от пыли и струй воды, класс IP 65). Монтаж в газопровод осуществляется вертикально или под углом ± 90°. Для присоединения с трубой предусмотрены резьбовые отверстия Rp 2, стандарт ISO 7/1. Электроподключение осуществляется через разъем DIN. Опционально устанавливается CPI-переключатель для контроля закрытого положения.
