Описание

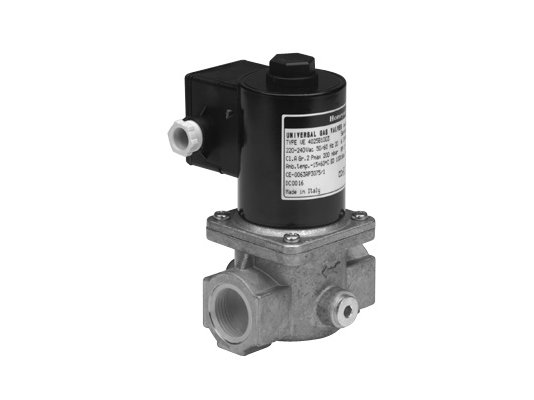

Газовый электромагнитный клапан Honeywell VE8040B1032 эксплуатируется в качестве предохранительной арматуры, герметично запирающей поток газа при работе горелки. Особенностью модели является регулируемый максимальный расход. Отсечное устройство устанавливается в системы с давлением в газопроводе не выше 200 мбар.

Конструкция и монтаж

Honeywell VE8040B1032 собран в герметичном корпусе из алюминиевого литья, стойкого к температурным, механическим воздействиям, коррозии. Катушка и электрические компоненты защищены от попадания пыли и влаги по стандарту IP 65. Монтаж в газопровод выполняется вертикально или под углом до 90 градусов. Для электроподключения используется DIN-штекер.

Для регулировки расхода под крышкой корпуса размещен винт настройки. Присоединение к трубе выполняется на резьбовые отверстия Rp 1 1/2.

Особенности:

• быстрое срабатывание, 1 сек. (закрытие / открытие);
• нормально-закрытый клапан класса «А»;
• открыт при поступлении питания, закрыт в обесточенном состоянии;
• регулировка расхода;
• рабочее напряжение – 24 В;
• предохранительно-запорная функция;
• катушка может работать непрерывно;
• эксплуатационные температуры: -15…+60 °C;
• оснащение CPI-переключателем по отельному запросу;
• соответствие нормам CE (EN161), ГОСТ, AGA.

Рабочая среда и место установки

Газовый клапан Honeywell рассчитан на использование в системах различного назначения, работающих на природном газе, пропане, воздухе. Версия для биогаза доступна по запросу. Устройство регулирует подачу газа в горелки, котлы отопления, водонагревательные приборы, печи.
