Описание

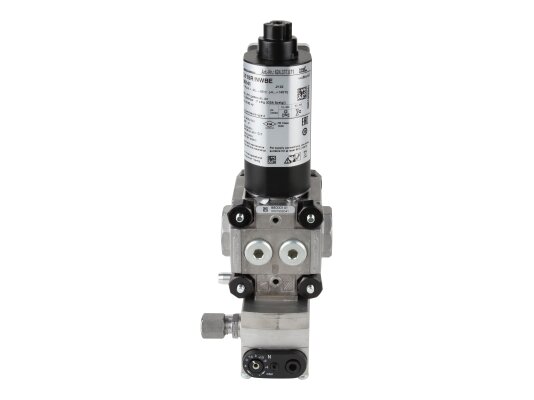

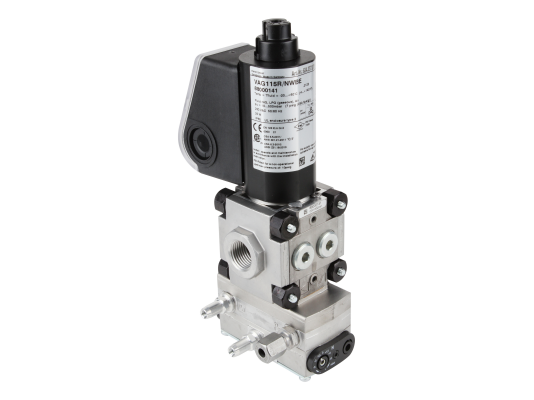

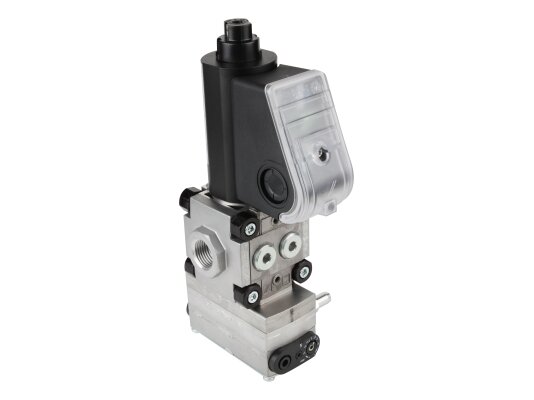

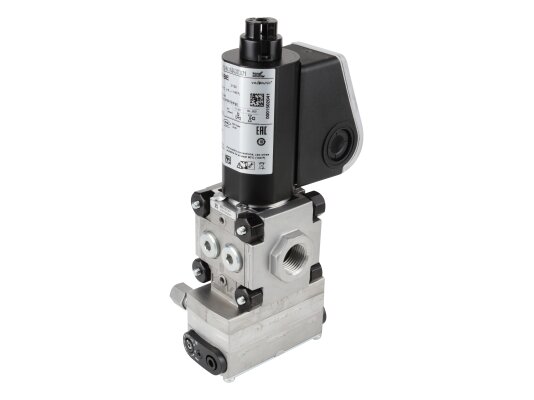

Газовый электромагнитный клапан Kromschroder VAG115R/NWBE, арт: 88005038 разработан для промышленных установок, требующих поддержания точного соотношения давлений газа и воздуха, безопасного и своевременного перекрытия потока газа. Рассчитан на входное давление не более 500 мбар. Многофункциональное устройство характеризуется быстрым срабатыванием, высокой точностью регулирования, высоким уровнем защиты корпуса от внешних воздействий, удобством настройки параметров, продолжительной службой.

Особенности

• В конструкции совмещено два устройства – э/м газовый клапан класса «А» по EN 161 и регулятор постоянного соотношения давлений газ/воздух класса «А» по EN 88.
• Э/м клапан закрывается и открывается быстро (время срабатывания – менее 1 сек. и 0,5 сек. соответственно). Является нормально-закрытым (закрыт когда не поступает напряжение). Параметры электропитания: 220 В, 50/60 Гц.
• Регулятор с высокой точностью поддерживает давление газа на выходе в соответствии с изменением давления воздуха. Для задания параметров используются регулировочные пружины. Диапазон выходного давления: 0,5…100 мбар.
• Комбинированный клапан стабильно срабатывает при температуре окружающей среды от -20 до +60 °C.

Исполнение и монтаж

• Корпус Kromschroder VAG115R/NWBE получен из алюминиевого сплава. Электрозащита соответствует стандарту IP 65. Для уплотнений использован бутадиен-нитрильный каучук (NBR). В конструкции использовано уменьшенное седло клапана. Параметры электроподключения – кабельный ввод M20.
• Размещение в системе – вертикальное или горизонтальное (вверх магнитом). Вид присоединения – внутренняя резьба Rp 1/2. Для защиты клапана от засорения и потери герметичности необходимо установить грязевой фильтр.
• В комплект входит зажимная муфта. С левой стороны корпуса – 2 резьбовые пробки.

Применение

Э/м клапан Kromschroder VAG115R/NWBE служит для работы с газом: природным, сжиженным (газообразная форма), биогазом (с содержанием HS до 0,1%), воздухом. Модификация для других видов газа – по запросу. Важно исключить вероятность конденсации газа.

Комбинированное устройство отвечает за безопасное прерывание потока и поддержание соотношения давления газа и давления воздуха 1:1 при работе горелок, мощность которых регулируется, и горелок с импульсным режимом с байпасным клапаном.
