Описание

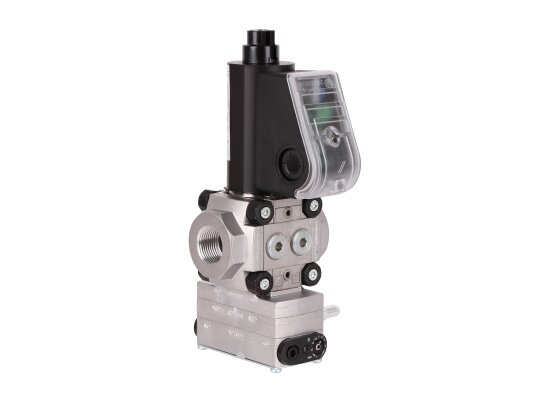

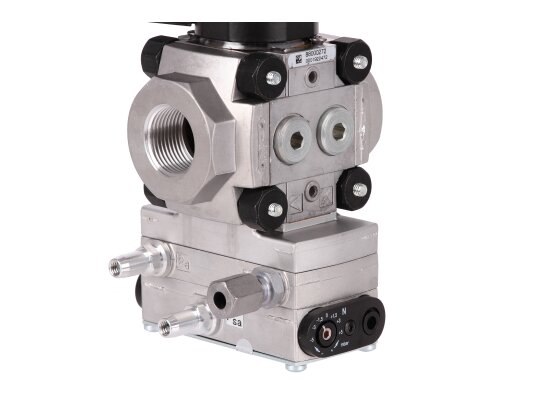

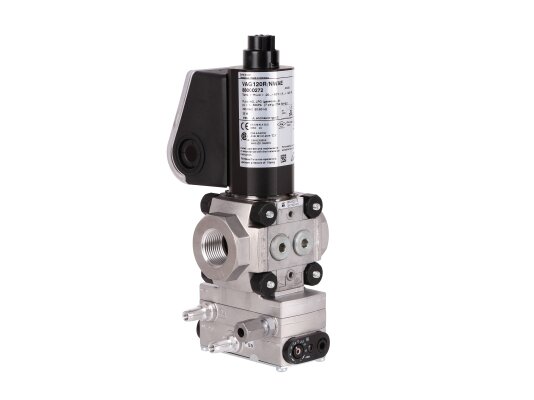

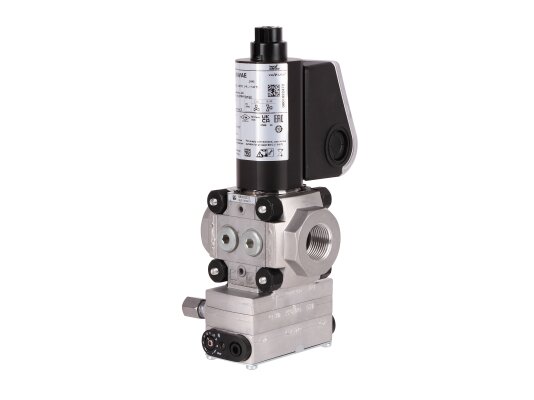

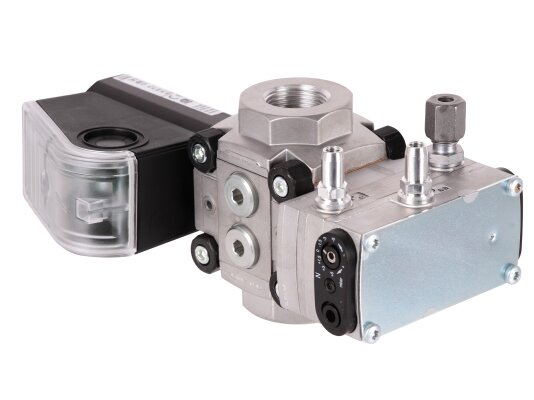

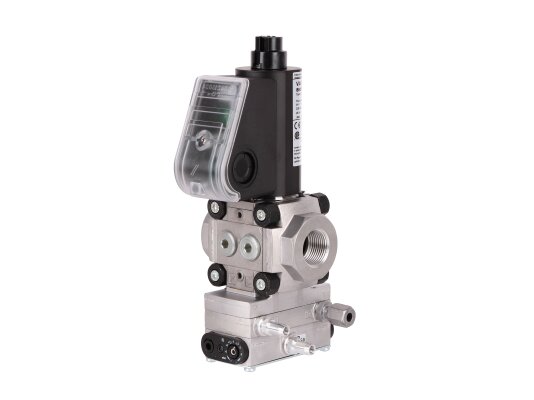

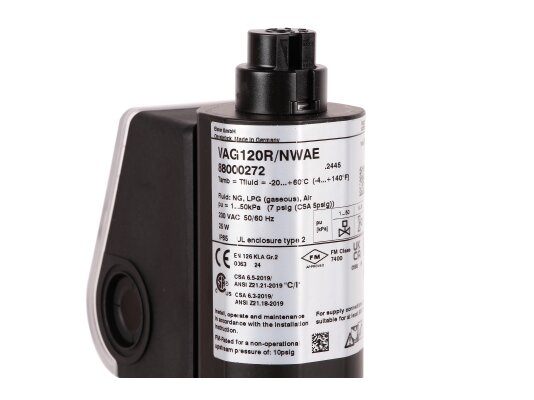

Газовый электромагнитный клапан Kromschroder VAG120R/NWAE, арт: 88000272 устанавливается в системы газоснабжения, где важна точность регулирования, своевременное и безопасное отключение подачи газа. В совмещенном устройстве объединены э/м клапан и регулятор постоянного соотношения давлений газ/воздух, соответствующие классу «А» по EN 161, EN 88. Давление рабочей среды – до 500 мбар.

Особенности

• За быстрое и безопасное отсечение потока отвечает электромагнитный клапан с быстрым закрытием и открытием (1 сек. и 0,5 сек. соответственно). Клапан является нормально-закрытым. Отключает подачу газа при утере питания. Рабочие параметры сети: 220 В, +10/-15 % от номинального напряжения.
• Функцию точного регулирования выходных параметров давления выполняет регулятор постоянного соотношения давлений газ/воздух. Устройство поддерживает давление газа на выходе с учетом изменяемого давления воздуха. Соотношение давлений остается неизменным. Для установки рабочих параметров используются пружины настройки. Диапазон регулирования до 10:1.
• Kromschroder VAG120R/NWAE может использоваться внутри помещений при температурах: от -20 до +60 °C.

Исполнение и монтаж

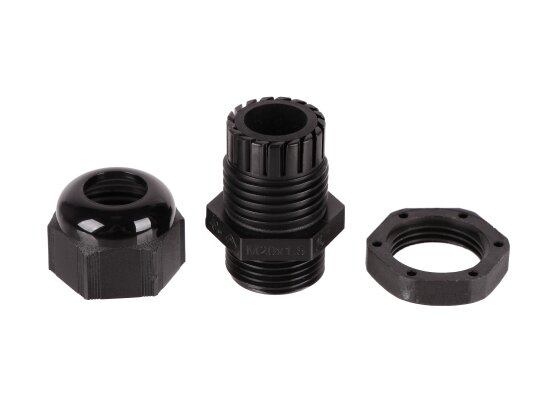

Корпус изготовлен из сплава алюминия. Материал уплотнений – NBR-каучук. В конструкции э/м клапана использовано стандартное седло. Электрическое подключение – кабельный ввод M20. Уровень защиты от пыли и влаги – IP 65. Параметры соединения на входе/выходе – внутренняя резьба Rp 3/4 по ISO 7-1. Ориентация в системе газоснабжения – вертикальная/ горизонтальная вверх электромагнитом. С правой / левой стороны корпуса предусмотрены 2 заглушки / 2 резьбовые пробки. Соединительный комплект: зажимная муфта.

Применение

Комбинированное устройство встраивается в системы автоматики и управления подачей газа на промышленные горелки. Среда: природный газ, сжиженные углеводороды (газообразная форма), биогаз (HS
