Описание

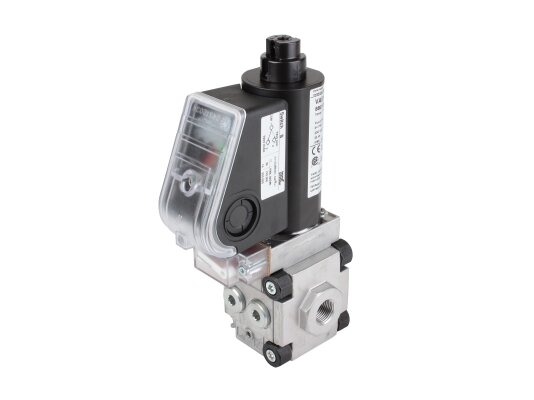

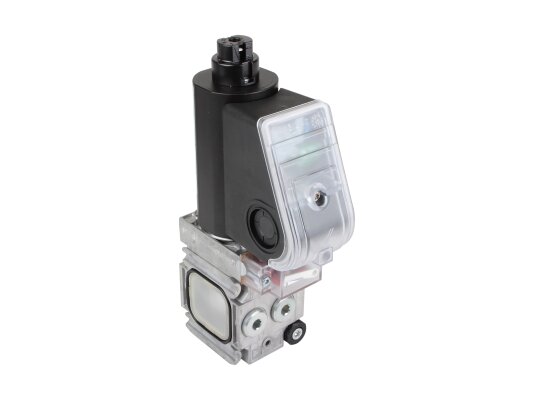

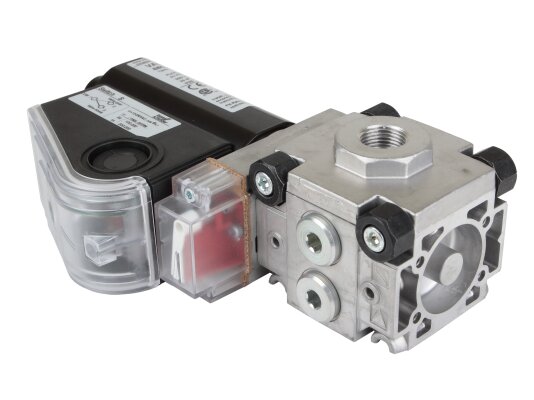

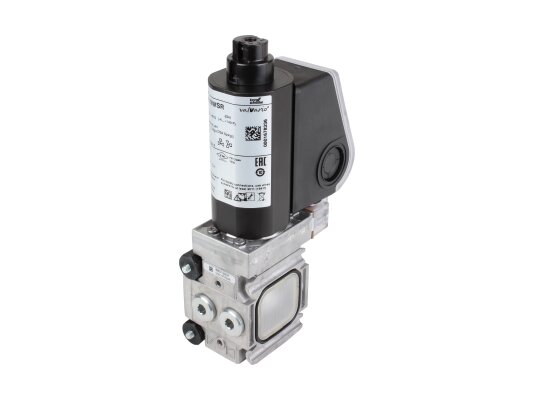

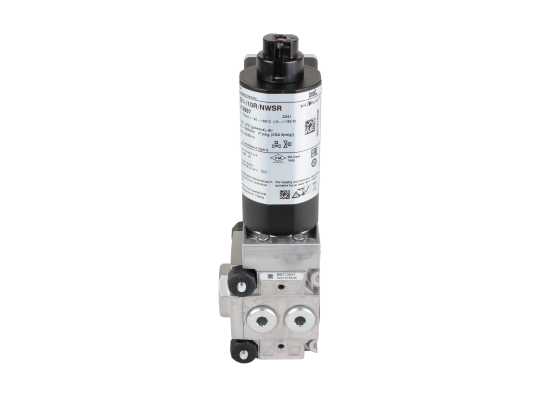

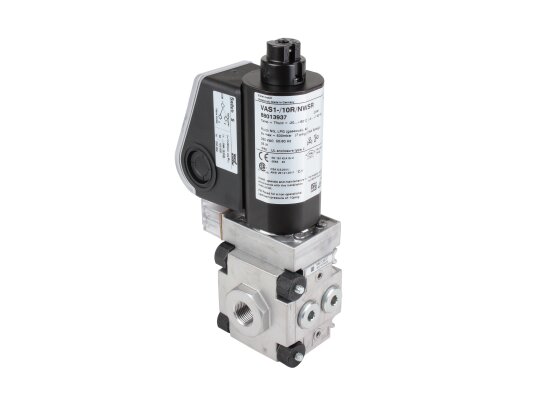

Газовый электромагнитный клапан Kromschroder VAS1-/10R/NWSR, арт: 88013937 отвечает за безопасное и надёжное запирание потока при работе газо-, воздухопотребляющих промышленных установок. Выделяется быстродействием (максимальное время закрытия, открытия – 1 сек.), компактными габаритами, повышенной пропускной способностью, модульной конструкцией с возможностью расширения функций, непроницаемостью корпуса. Рассчитан на давление газа/ воздуха до 500 мбар. Испытан, сертифицирован ЕС.
Особенности:
- класс «А» гр. 2 герметичности по EN 161, 13611;
- среда – природный газ, сжиженные углеводороды (газообразная фаза), биогаз, воздух;
- «нормально-закрытый» (перекрытие потока при отсутствии питания);
- рабочее напряжение: 230 В, -15%, +10%, 50/60 Гц;
- пыле-, влагозащита корпуса по стандарту IP 65;
- возможность настройки расхода, диапазон регулировки от 20 до 100%;
- контрольная лампа (синий светодиод для информирования об открытом положении);
- без входного фланца;
- очистка газа/ воздуха от загрязнений встроенным сетчатым фильтром;
- минимальные потери давления на сетке;
- корпус из сплава алюминия;
- углеводородостойкие уплотнения из бутадиен-нитрильного каучука (NBR);
- указатель положения с оптическим индикатором (поток слева направо);
- рабочие температуры: от -20 до +60 °C;
- быстродействующий плавкий предохранитель;
- соединение на выходе: Rp 3/8;
- входное давление газа 10.500 мбар;

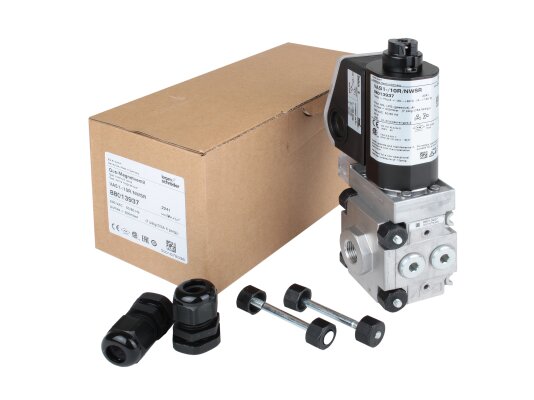

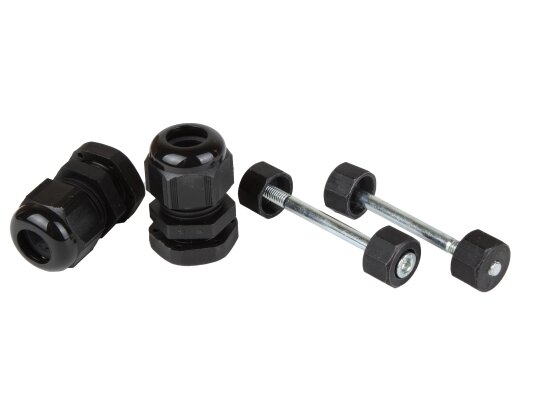

- принадлежности справа / слева – 2 заглушки / 2 резьбовые пробки.
Принцип действия
При подаче рабочего напряжения на э/м катушку включается синий светодиод, электромагнитное поле катушки поднимает шток с затвором, открывая клапан Kromschroder VAS1-/10R/NWSR. Давление газа, воздействуя на затвор с обеих сторон, уравновешивается. Э/м клапан закрывается при обесточивании. Под воздействием пружины шток принимает исходное положение. Закрытие затвора происходит в течение одной секунды.
