Описание

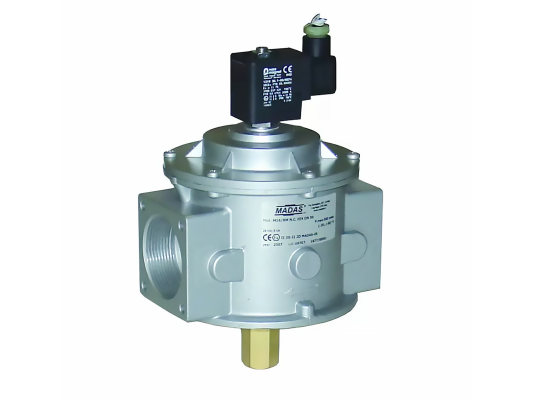

Газовый электромагнитный клапан Madas CM03C0046 008 отвечает за быстрое и герметичное отсечение потока газа в магистральных трубопроводах и промышленных горелках. Рассчитан на давление до 6 бар. Входит в линейку запорных устройств с ручным взводом.

Виды газа: метан, сжиженный газ, воздух, азот (сухие газы). По запросу предоставляется исполнение для биогаза, попутного нефтяного газа.

Основные параметры:

• нормально-закрытое устройство с ручным взводом;
• рабочее напряжение 230 В, допустимое отклонение -15%, +10%;
• максимальное давление газа на входе в клапан: 6000 мбар;
• быстрое реагирование на отключение электропитания, время срабатывания 1 сек.;
• монтаж в систему с помощью резьбовых соединений Rp 3/4 ;
• допустимые эксплуатационные температуры: -40.+60 °C;
• продолжительность службы: 6000 рабочих циклов (не менее 10 лет);
• монтаж в горизонтальном, вертикальном положении (катушка вверху);
• гарантийное обслуживание в течение 24 месяцев.

Особенности газового клапана

Электромагнитный газовый клапан является нормально-закрытым устройством. Автоматически закрывается при отключении электропитания. Открывается вручную с помощью рукоятки взвода. Открытое положение остается, пока катушка под напряжением. Для дистанционного контроля текущего состояния предусмотрен индикатор положения.

На входе в клапан установлена сетка с фильтрующей способностью 100 микрон для очистки потока от твердых частиц и примесей.

Корпус и детали конструкции произведены из коррозиестойких, газонепроницаемых материалов (алюминий, нержавеющая сталь, латунь, NBR-каучук), рассчитанных на температурные перепады и высокое давление газа.

Электрозащита класса IP 65 даёт способность эксплуатировать запорное устройство на запыленных объектах и открытом воздухе.

Применение

Газовые электромагнитные клапаны M16/RM N.C. используются в качестве запорной арматуры в трубопроводах и газогорелочных устройствах для безопасной эксплуатации промышленных установок.

Преимущества:

• быстродействующее запорное устройство;
• применение в системах с высоким давлением газа, до 6 бар;
• конструкция для всепогодной эксплуатации;
• высокий уровень электрозащиты;
• широкий диапазон эксплуатационных температур;
• оснащение обслуживаемым фильтром;
• индикатор положения.

Купить газовый электромагнитный клапан M16/RM N.C. можно с резьбовым и фланцевым соединением DN20-50 / DN25-300, рабочим напряжением 12В, 24В, 230В, для систем с максимальным давлением газа до 500 /6000 мбар.
