Описание

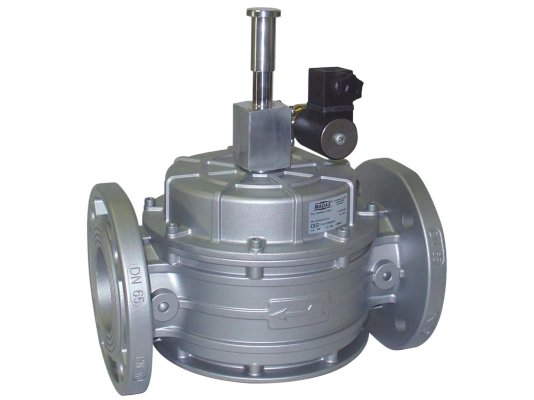

Газовый электромагнитный клапан Madas CM04C 008 быстро срабатывает при отключении электропитания, герметично перекрывая поток. Открывается с помощью ручной рукоятки. Работает от сети 230 В. Соответствует классу «А» герметичности по EN 161.

Особенности газовых клапанов Madas M16/RM NC

В серию входят газовые электромагнитные клапаны, рассчитанные на давление газа до 500 и 6000 мбар, с резьбовыми и фланцевыми соединениями, питанием от сети 12В, 24В, 230В.

Клапаны M16/RM NC являются нормально-закрытыми устройствами с ручным взводом. Перекрывают поток в течение 1 сек. при отключении электропитания. Для взвода клапана необходимо, чтобы на катушку подавалась напряжение.

Для дистанционного контроля текущего положения на клапан может устанавливаться индикатор положения с беспотенциальными контактами (идет в комплекте или дополнительно).

Основные параметры:

• напряжение питания: 230 В, -15%, +10%;
• применение в системах с давлением до 500 мбар;
• время закрытия при потере напряжения 1 секунды;
• рабочие температуры: -40.+60 °C;
• заявленный срок службы: 6000 циклов (как минимум 10 лет);
• горизонтальное или вертикальное размещение с катушкой вверху.

Конструкция

Корпус электромагнитного клапана – высокопрочное алюминиевое литье. Материал деталей и уплотнений: алюминий, нержавеющая сталь (оцинкованная и марки 430 F), NBR-каучук, что способствует устойчивость к износу и составу газов.

На входе в клапан размещен сетчатый фильтр со способностью очистки 100 микрон для удаления твердых частиц и примесей.

Уровень пылевлагозащиты корпуса IP 65 говорит о полной защищенности от проникновения пыли внутрь устройства и стабильной работе клапана при воздействии струй воды, направленных на корпус с любой стороны.

Применение

Газовый э/м клапан используется в качестве запорно-регулирующего устройства в магистральных трубопроводах и горелках промышленных котлов отопления, нагрева воды, теплогенераторов. Пригоден для работы с метаном, воздухом, сжиженным газом, азотом (сухие газы). По запросу доступны модификации для биогаза, попутного нефтяного газа.

Размещение и монтаж

Газовый э/м клапан может размещаться как внутри помещений, так и на улице. Требование к объекту: соответствие зоне 2 по классификации взрывоопасных зон. Нельзя устанавливать клапан в местах с окружающей средой, вызывающей коррозию металла и разрушающей материал уплотнений.

Madas M16/RM монтируется таким образом, чтобы стрелка указывала в направлении горелки. Допускается горизонтальное и вертикальное размещение, но не вниз катушкой.
