Описание

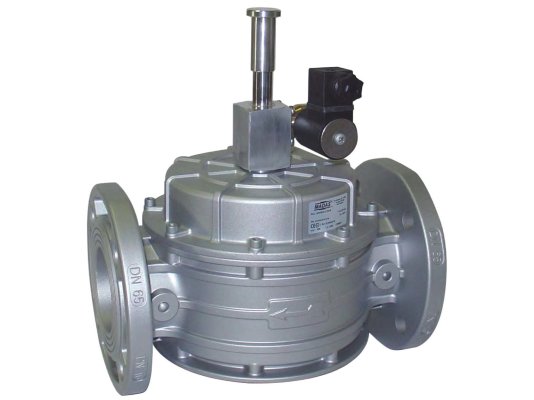

Газовый электромагнитный клапан Madas CM06C0000 008 представляет собой быстродействующую запорную арматуру с автоматическим закрытием и ручным взводом. Предназначен для оснащения трубопроводных магистралей и промышленных горелок с давлением рабочей среды до 6000 мбар.

Особенности линейки Madas M16/RM NC

Клапаны этой серии являются нормально-закрытыми быстродействующими устройствами с ручным открытием. Перекрывают газопровод в течение 1 сек. при обесточивании. Остаются в открытом положении до тех пор, пока на катушку подается напряжение. Взвод осуществляется с помощью рычага при поступлении электропитания.

Для дистанционного контроля положения клапана доступна установка индикатора (поставляется дополнительно или в составе запчастей, в зависимости от модели).

Запорные газовые клапаны пригодны для работы с метаном, воздухом, сжиженным газом, азотом (сухой газ). По запросу доступны модели для биогаза, попутного нефтяного газа.

В линейку входят газовые электромагнитные клапаны для установок с максимальным давлением газа 500 и 6000 мбар, резьбовыми и фланцевыми соединениями, электропитанием 12В, 24В, 230В.

Основные параметры модели CM06C0000:

• рабочее напряжение: 230 В, допустимое отклонение -15%, +10%;
• максимальное входное давление: 6000 мбар;
• время срабатывания при отключении электропитания 1 секунды;
• класс А герметичности по европейскому стандарту EN 161;
• допустимая температура окружающего воздуха: -40.+60 °C;
• монтаж в систему на резьбовые соединения Rp 1 1/2;
• эксплуатационный ресурс: 6000 циклов (10 лет и более);
• горизонтальное или вертикальное расположение в системе с катушкой вверху.

Конструкция

Корпус электромагнитного клапана – алюминиевое высокопрочное литье для высокого давления и промышленных условий эксплуатации. Конструктивные элементы из нержавейки, алюминия, латуни, NBR-каучука устойчивы к износу, составу газов, температурным воздействиям.

На входе потока размещена сетка с ячейками 100 микрон для очистки входящего потока от пыли и частиц мусора. Электрозащита класса IP 65 даёт способность эксплуатировать клапан в условиях улицы (попадании струй воды) и на запыленных объектах.

Требования к месту размещения

Газовый э/м клапан может использоваться для установки в помещениях зоны 2 по классификации взрывоопасных зон и на открытом воздухе. Необходимо исключить размещение запорной арматуры в местах с агрессивным воздействием внешней среды, вызывающей коррозию металлических частей конструкции и разрушение герметизирующих прокладок.

Особенности монтажа

Газовый электромагнитный клапан CM06C0000 может использоваться для установки на горизонтальных и вертикальных газопроводах вверх катушкой. Для корректного размещения на корпус нанесена стрелка, указывающая ход потока. Присоединение к трубопроводу осуществляется на резьбу. При монтаже необходимо предусмотреть пространство для свободного доступа к рычагу и удобства взвода клапана.
